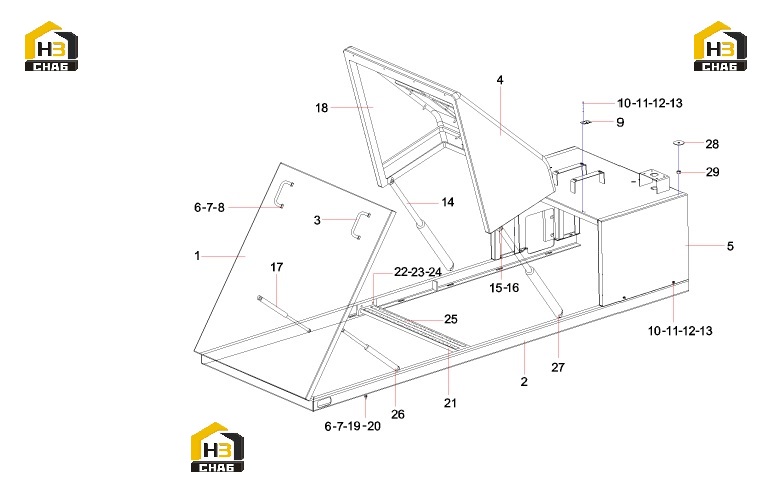

Крышка звукоизоляционная 10974877

← Зеркало заднего вида левое 10201511 Крышка защитная 11087254 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover plate (1)

Каталожный номер:10971141

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover bracket

Каталожный номер:10974621

Комплект:1

Примечание:

№ на схеме:3

Наименование:Handle

Каталожный номер:60024465

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cover plate (2)

Каталожный номер:10972750

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover plate (three)

Каталожный номер:10974420

Комплект:1

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000017

Комплект:24

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000007

Комплект:48

Примечание:

№ на схеме:8

Наименование:Screw M8x25GB70.1

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:9

Наименование:Hinge (middle door)

Каталожный номер:A210891000015

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M5x20GB5783

Каталожный номер:A210111000071

Комплект:31

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000015

Комплект:31

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210405000005

Комплект:62

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210307000015

Комплект:31

Примечание:

№ на схеме:14

Наименование:Gas spring) 600N

Каталожный номер:60056599

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin shaft

Каталожный номер:A210508000040

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:4

Примечание:

№ на схеме:17

Наименование:Gas spring

Каталожный номер:A229900009852

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sound insulation cotton 2000x1000x30NSQC040021-CK

Каталожный номер:60155505

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bolt M8x40GB5783

Каталожный номер:A210111000093

Комплект:16

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:21

Наименование:beam

Каталожный номер:10267326

Комплект:1

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:25

Наименование:Elastic pad

Каталожный номер:12013810

Комплект:8

Примечание:

№ на схеме:26

Наименование:Gas spring

Каталожный номер:A229900004029

Комплект:1

Примечание:

№ на схеме:27

Наименование:Gas spring 600N protection only

Каталожный номер:60068860

Комплект:1

Примечание:

№ на схеме:28

Наименование:Small pressure plate

Каталожный номер:12866882

Комплект:36

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:A210307000016

Комплект:36

Примечание:
