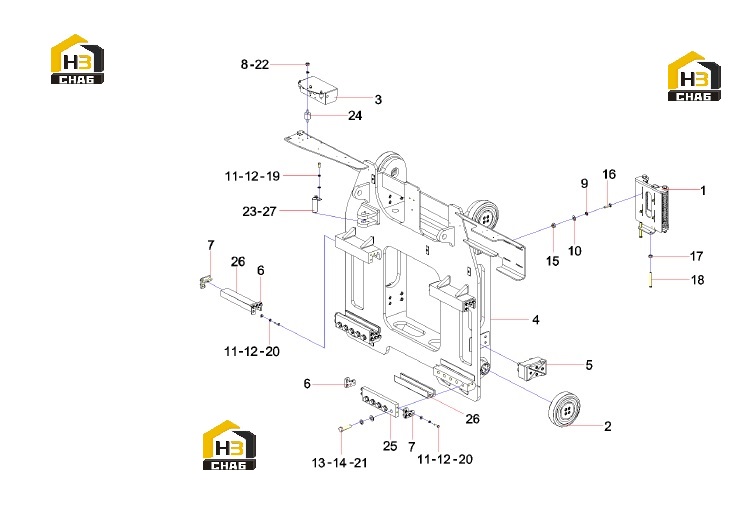

Кронштейн в сборе 11074915

← Цилиндр бокового переключения передач zxsdj90.3 10204097 Механизм буфера 10125965 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Buffer mechanism

Каталожный номер:10125965

Комплект:1

Примечание:

№ на схеме:2

Наименование:Roller assembly

Каталожный номер:10973107

Комплект:4

Примечание:

№ на схеме:3

Наименование:Indicator lampshade

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:4

Наименование:Main bracket

Каталожный номер:10262288

Комплект:1

Примечание:

№ на схеме:5

Наименование:Slider device

Каталожный номер:13244280

Комплект:4

Примечание:

№ на схеме:6

Наименование:Baffle

Каталожный номер:13605513

Комплект:4

Примечание:

№ на схеме:7

Наименование:Baffle 2

Каталожный номер:13605517

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:34

Примечание:

№ на схеме:12

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:34

Примечание:

№ на схеме:13

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:10

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000009

Комплект:10

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:17

Наименование:nut

Каталожный номер:A210307000001

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M12x120GB5783

Каталожный номер:A210111000277

Комплект:2

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000204

Комплект:32

Примечание:

№ на схеме:21

Наименование:Bolt M24x90GB5783

Каталожный номер:A210111000319

Комплект:10

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin shaft card board

Каталожный номер:11524363

Комплект:1

Примечание:

№ на схеме:24

Наименование:Buffer stud

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:25

Наименование:Track side panel

Каталожный номер:10262707

Комплект:2

Примечание:

№ на схеме:26

Наименование:slider

Каталожный номер:12057185

Комплект:4

Примечание:

№ на схеме:27

Наименование:Side shift cylinder pin shaft

Каталожный номер:12209589

Комплект:1

Примечание:
