Комплектующие левого поворотного цилиндра a810201069481

Комплектующие левого поворотного цилиндра a810201069481

← Система рабочая 11742236 (часть 3) Клапан управляющий 13326740 →

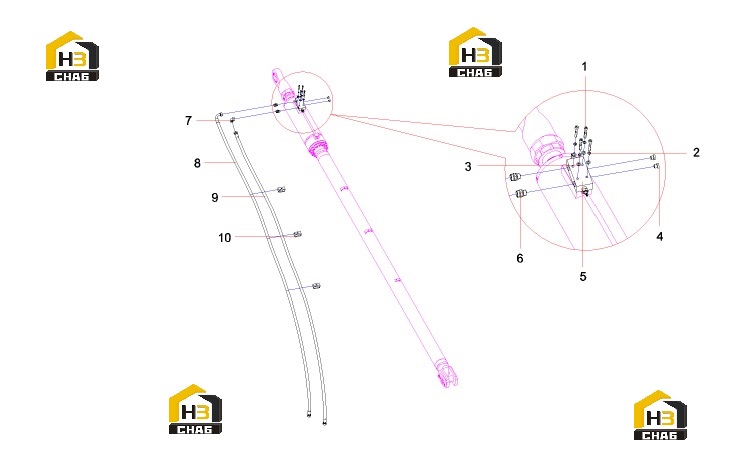

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M8x50GB70.1 12.9 grade
Каталожный номер:24002398
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw plug
Каталожный номер:B210780000164
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Balance valve 84489030335000 (two-way)
Каталожный номер:B220401000189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe joint
Каталожный номер:B210780000141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Right angle combination joint
Каталожный номер:B210780001310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose Q/SY1102
Каталожный номер:60024121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose 2
Каталожный номер:60019474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe clamp body SP325/25-PP DP-AS
Каталожный номер:60165336
Комплект:4
Примечание:
