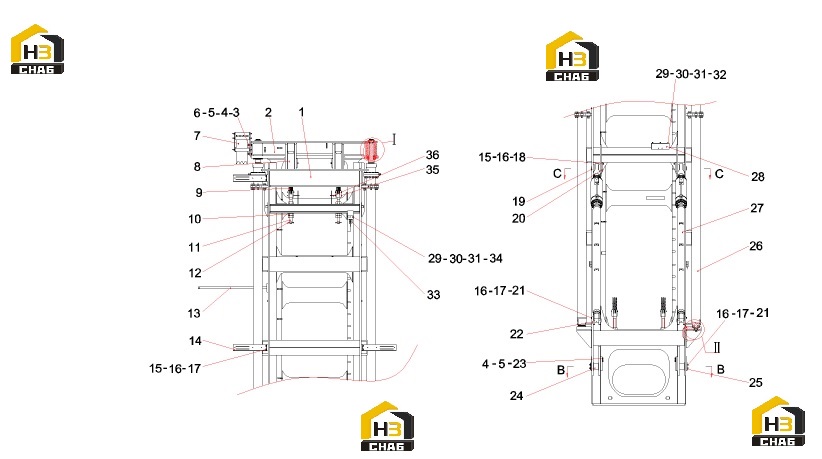

Комплектующие дверной рамы 13380137 (часть 1)

← Крышка защитная 11087254 Комплектующие дверной рамы 13380137 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Outer door frame

Каталожный номер:13376163

Комплект:1

Примечание:

№ на схеме:2

Наименование:Inner door frame

Каталожный номер:13376243

Комплект:1

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000055

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:6

Наименование:nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hose roller assembly

Каталожный номер:11920919

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sprocket assembly

Каталожный номер:10971771

Комплект:2

Примечание:

№ на схеме:9

Наименование:Chain ISO4347

Каталожный номер:A210828000024

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M48GB6170 Grade 10

Каталожный номер:A210307000039

Комплект:12

Примечание:

№ на схеме:11

Наименование:Small chain connector

Каталожный номер:A820301021152

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pin 8x80GB91

Каталожный номер:A210491000028

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pipe guard frame

Каталожный номер:10971672

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tubing frame

Каталожный номер:10756530

Комплект:3

Примечание:

№ на схеме:15

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:22

Примечание:

№ на схеме:16

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:17

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:38

Примечание:

№ на схеме:18

Наименование:Pressure plate

Каталожный номер:10974951

Комплект:2

Примечание:

№ на схеме:19

Наименование:Retaining ring 60GB894.1

Каталожный номер:A210414000032

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cylinder connecting shaft

Каталожный номер:10973468

Комплект:2

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000040

Комплект:6

Примечание:

№ на схеме:22

Наименование:Connecting shaft

Каталожный номер:10978328

Комплект:2

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000112

Комплект:4

Примечание:

№ на схеме:24

Наименование:Frame connecting shaft

Каталожный номер:10971664

Комплект:2

Примечание:

№ на схеме:25

Наименование:Baffle

Каталожный номер:A820102010693

Комплект:2

Примечание:

№ на схеме:26

Наименование:Lifting cylinder

Каталожный номер:12112538

Комплект:2

Примечание:

№ на схеме:27

Наименование:Swing cylinder assembly

Каталожный номер:10979531

Комплект:2

Примечание:

№ на схеме:28

Наименование:Indicator lampshade

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:31

Наименование:washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:32

Наименование:Buffer stud

Каталожный номер:A810421000802

Комплект:3

Примечание:

№ на схеме:33

Наименование:Altimeter

Каталожный номер:13603038

Комплект:1

Примечание:

№ на схеме:34

Наименование:bolt

Каталожный номер:A210111000090

Комплект:3

Примечание:

№ на схеме:35

Наименование:pin

Каталожный номер:A210501000008

Комплект:12

Примечание:

№ на схеме:36

Наименование:Pin shaft

Каталожный номер:A820301016056

Комплект:2

Примечание:
