Клапан гидравлический a810201062479

← Клапан левый поворотный a810201062480 Клапан правый поворотный a81020106248 →

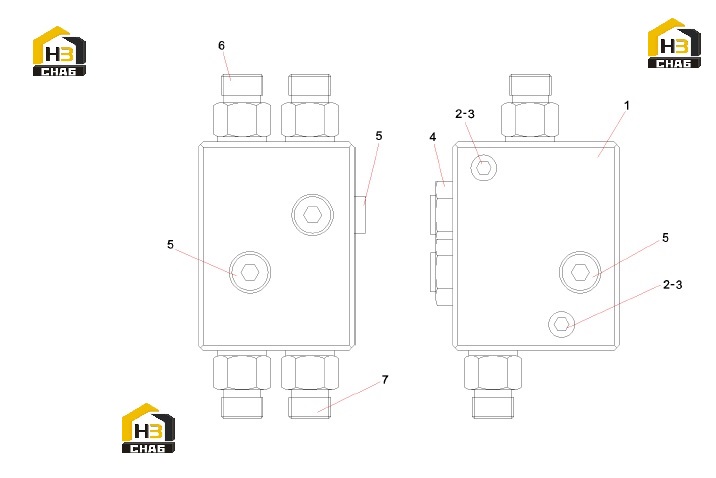

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic lock valve block

Каталожный номер:A820302010358

Комплект:1

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M8x75GB70.1

Каталожный номер:A210204000154

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hydraulic control check valve

Каталожный номер:B220401000187

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:2

Примечание:

№ на схеме:6

Наименование:End straight connector

Каталожный номер:B210780000036

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pipe joint

Каталожный номер:B210780000176

Комплект:2

Примечание:
