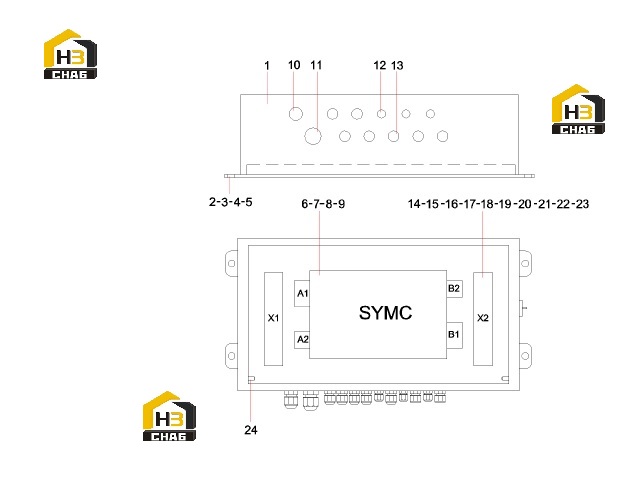

Блок управления a810201052901

← Жгут цепной правый 12545861 Система гидравлическая a810201060380 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control box 440-240-120-IP65-D

Каталожный номер:60002280

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000013

Комплект:4

Примечание:

№ на схеме:5

Наименование:Sany motion controller assembly SYMC-2Z

Каталожный номер:A810299000795

Комплект:1

Примечание:

№ на схеме:6

Наименование:SYMC terminal wiring harness

Каталожный номер:A829900003236

Комплект:1

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210204000136

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:9

Наименование:Cable fixing head

Каталожный номер:A249900000530

Комплект:1

Примечание:

№ на схеме:10

Наименование:Waterproof cable fixing head black

Каталожный номер:60004572

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cable fixing head

Каталожный номер:A249900000529

Комплект:3

Примечание:

№ на схеме:12

Наименование:Waterproof cable fixing head black

Каталожный номер:60004571

Комплект:8

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:A210210000015

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000013

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Card rail

Каталожный номер:A241600000002

Комплект:1

Примечание:

№ на схеме:17

Наименование:terminal

Каталожный номер:A242000000390

Комплект:128

Примечание:

№ на схеме:18

Наименование:Terminal block

Каталожный номер:B242000000017

Комплект:64

Примечание:

№ на схеме:19

Наименование:Plug-in light-emitting diode 5/SY1149 red

Каталожный номер:A242300000233

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug-in resistor 202-medium 3.5x9.6-5%-100ppm-1/2W

Каталожный номер:A242300000026

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug-in resistor 121-medium 2.3x6.5-5%-100ppm

Каталожный номер:A242300000190

Комплект:1

Примечание:

№ на схеме:22

Наименование:End plates and partitions

Каталожный номер:A242000000306

Комплект:2

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:
