Балка телескопическая левая 10985078

Балка телескопическая левая 10985078

← Узел балки 10260812 Комплектующие скользящего блока стойки 10982198 →

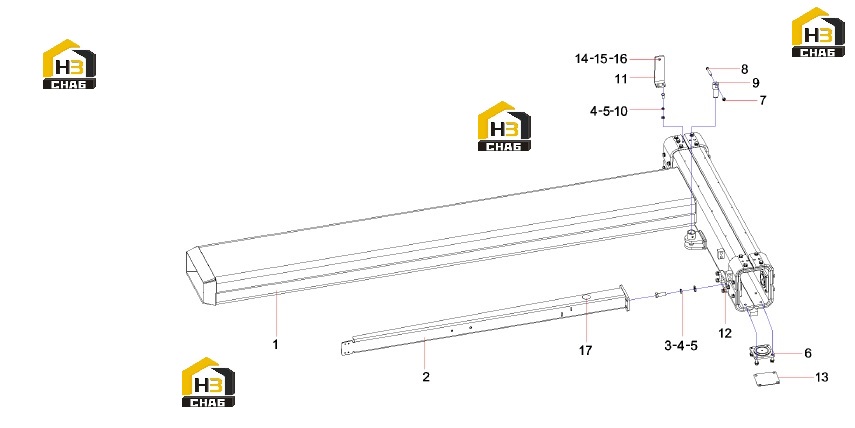

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left telescopic beam assembly
Каталожный номер:10979545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Drag trough
Каталожный номер:10262671
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:A210111000203
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Column slider assembly
Каталожный номер:10982198
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:nut
Каталожный номер:A210307000017
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin shaft (1)
Каталожный номер:10262567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:A210111000037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lamp holder
Каталожный номер:10981417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adjustment pad
Каталожный номер:12392367
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Slider adjustment pad
Каталожный номер:12454174
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Buffer stud
Каталожный номер:12187870
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:A210405000007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:nut
Каталожный номер:A210307000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sheath one
Каталожный номер:11342236
Комплект:1
Примечание:
