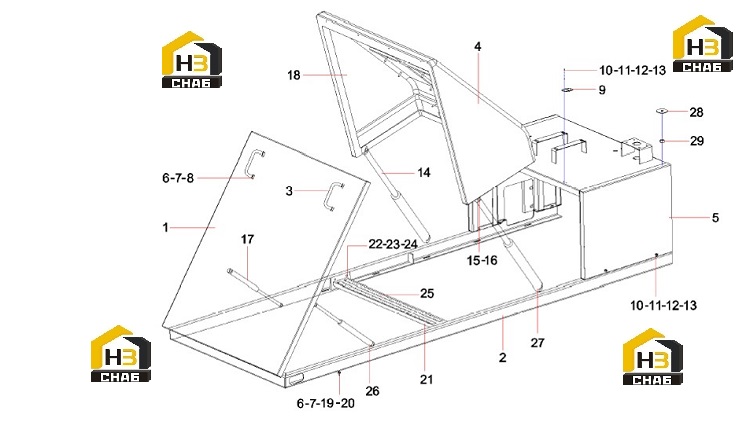

Звукоизоляция 10449033

← Зеркало заднего вида, левое 110201511 Схема монтажа верхнего кронштейна 10262314 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, lid

Каталожный номер:10971141

Комплект:1

Примечание:

№ на схеме:2

Наименование:Support, cover plate

Каталожный номер:10449015

Комплект:1

Примечание:

№ на схеме:3

Наименование:Handle

Каталожный номер:60024465

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate, lid

Каталожный номер:10972750

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate, lid

Каталожный номер:10449024

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000017

Комплект:24

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000007

Комплект:34

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:9

Наименование:Hinge

Каталожный номер:A210891000015

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000071

Комплект:31

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000015

Комплект:31

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000005

Комплект:31

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000015

Комплект:31

Примечание:

№ на схеме:14

Наименование:Spring, air

Каталожный номер:60056599

Комплект:1

Примечание:

№ на схеме:15

Наименование:Shaft, ankle

Каталожный номер:A210508000040

Комплект:4

Примечание:

№ на схеме:16

Наименование:Axis

Каталожный номер:A210491000014

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spring, air

Каталожный номер:A229900009852

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sponge, sound insulation

Каталожный номер:60155505

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:16

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:21

Наименование:Axle

Каталожный номер:10267326

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:25

Наименование:Skate, elastic

Каталожный номер:12013810

Комплект:8

Примечание:

№ на схеме:26

Наименование:Spring, air

Каталожный номер:A229900004029

Комплект:1

Примечание:

№ на схеме:27

Наименование:Spring, air

Каталожный номер:60068860

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate, pressure, small

Каталожный номер:12866882

Комплект:36

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:A210307000016

Комплект:36

Примечание:
