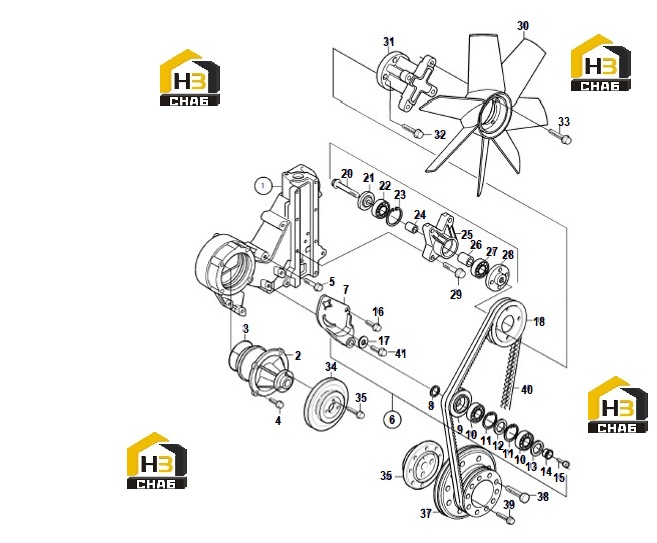

Вентилятор 60139205

← Корпус водяного насоса и термостат 60139934 Ступица вентилятора 60139208 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Console, fan

Каталожный номер:60132834

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pump, circulation

Каталожный номер:60130217

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:60132406

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt, flange

Каталожный номер:60131059

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt, flange

Каталожный номер:60092462

Комплект:7

Примечание:

№ на схеме:6

Наименование:Pulley, jockey, belt

Каталожный номер:60131856

Комплект:1

Примечание:

№ на схеме:7

Наименование:Stem

Каталожный номер:60129833

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ringed

Каталожный номер:60129904

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pulley

Каталожный номер:60131304

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing, oil-free

Каталожный номер:A221500000356

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ring, lock

Каталожный номер:60130519

Комплект:1

Примечание:

№ на схеме:12

Наименование:Adjustment of the skate

Каталожный номер:60130905

Комплект:1

Примечание:

№ на схеме:13

Наименование:Joint

Каталожный номер:60133017

Комплект:1

Примечание:

№ на схеме:14

Наименование:Adjustment of the skate

Каталожный номер:60130906

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60131735

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt, hexagonal

Каталожный номер:60109591

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60109458

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pulley

Каталожный номер:60131318

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt, hexagonal

Каталожный номер:60109581

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:60109453

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing, balls

Каталожный номер:60109294

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, lock

Каталожный номер:60130519

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube

Каталожный номер:60109248

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:60132117

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tube

Каталожный номер:60109247

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing, balls

Каталожный номер:60109293

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hub, fan

Каталожный номер:60109511

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:60092594

Комплект:4

Примечание:

№ на схеме:30

Наименование:Fan

Каталожный номер:60131146

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hub, fan

Каталожный номер:60131176

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt, fan seat

Каталожный номер:B229900005657

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bolt, flange

Каталожный номер:60131059

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pulley

Каталожный номер:60109425

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:60109602

Комплект:3

Примечание:

№ на схеме:36

Наименование:Clamp

Каталожный номер:60109505

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pulley

Каталожный номер:60109432

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:60109609

Комплект:9

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:60109600

Комплект:4

Примечание:

№ на схеме:40

Наименование:V-belt

Каталожный номер:60140337

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screws, flange

Каталожный номер:60109672

Комплект:1

Примечание:
