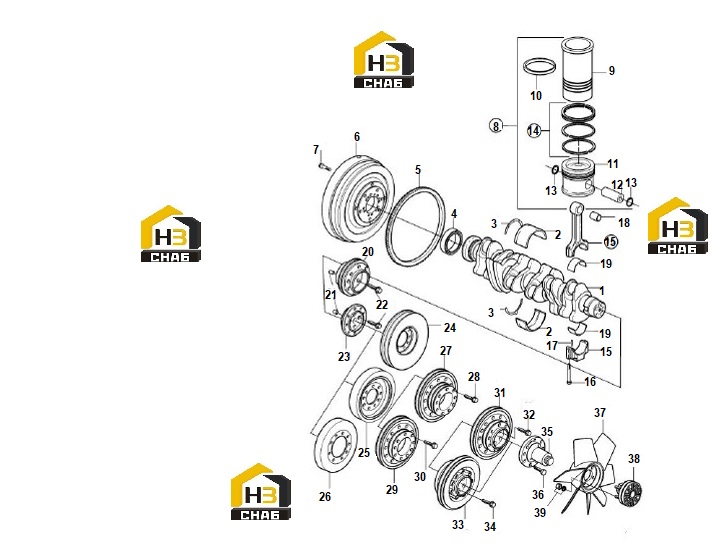

Вал коленчатый 60139845

← Вал распределительный 60139971 Опоры двигателя передние 60138619 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:60109643

Комплект:1

Примечание:

№ на схеме:2

Наименование:Landing, main

Каталожный номер:60109299

Комплект:7

Примечание:

№ на схеме:3

Наименование:Washer,

Каталожный номер:60109713

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seal, shaft, machine

Каталожный номер:60132398

Комплект:1

Примечание:

№ на схеме:5

Наименование:Toothed crown

Каталожный номер:60130438

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steering wheel

Каталожный номер:60131095

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:60131680

Комплект:10

Примечание:

№ на схеме:8

Наименование:Kits, sleeve of the verin

Каталожный номер:60131242

Комплект:6

Примечание:

№ на схеме:9

Наименование:Intermediate, verin

Каталожный номер:60131868

Комплект:6

Примечание:

№ на схеме:10

Наименование:O-ring seal

Каталожный номер:60109735

Комплект:12

Примечание:

№ на схеме:11

Наименование:Piston

Каталожный номер:60131370

Комплект:6

Примечание:

№ на схеме:12

Наименование:Shaft, piston

Каталожный номер:60109522

Комплект:6

Примечание:

№ на схеме:13

Наименование:Elastic ring

Каталожный номер:60109547

Комплект:12

Примечание:

№ на схеме:14

Наименование:Ring, piston

Каталожный номер:60109520

Комплект:6

Примечание:

№ на схеме:15

Наименование:Rod, connection

Каталожный номер:60131556

Комплект:6

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:60109593

Комплект:12

Примечание:

№ на схеме:17

Наименование:Axis, with teeth

Каталожный номер:60109318

Комплект:6

Примечание:

№ на схеме:18

Наименование:Sleeve, shaft

Каталожный номер:60109721

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bearing

Каталожный номер:60109295

Комплект:6

Примечание:

№ на схеме:20

Наименование:Sleeve, bearing, connecting rod head

Каталожный номер:60109292

Комплект:6

Примечание:

№ на схеме:21

Наименование:Spring pin

Каталожный номер:60109440

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:60109600

Комплект:4

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:60109505

Комплект:1

Примечание:

№ на схеме:24

Наименование:Damper

Каталожный номер:60140199

Комплект:1

Примечание:

№ на схеме:25

Наименование:Damper

Каталожный номер:60140198

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shock absorber, standard

Каталожный номер:60138968

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pulley

Каталожный номер:60109432

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:60109609

Комплект:9

Примечание:

№ на схеме:29

Наименование:Pulley

Каталожный номер:60109424

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:60109617

Комплект:9

Примечание:

№ на схеме:31

Наименование:Pulley

Каталожный номер:60109430

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:60109600

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pulley

Каталожный номер:60109431

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:60109600

Комплект:4

Примечание:

№ на схеме:35

Наименование:Adapter

Каталожный номер:60109828

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw

Каталожный номер:60109618

Комплект:9

Примечание:

№ на схеме:37

Наименование:Fan

Каталожный номер:60139193

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hub, fan

Каталожный номер:60139201

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut

Каталожный номер:60139524

Комплект:1

Примечание:
