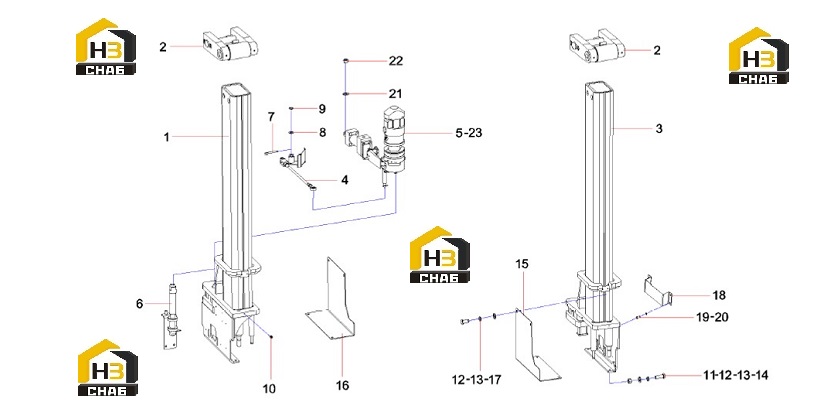

Устройство поворотного замка 11169797

← Компонент скользящего блока стойки 10982198 Устройство натяжного шкива 10994918 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Components, body of the right rotary lock

Каталожный номер:10991549

Комплект:1

Примечание:

№ на схеме:2

Наименование:Device, idler pulley

Каталожный номер:10994918

Комплект:2

Примечание:

№ на схеме:3

Наименование:Component, body of the left rotary lock

Каталожный номер:10990773

Комплект:1

Примечание:

№ на схеме:4

Наименование:Mechanism, indicator, rotary lock

Каталожный номер:10992424

Комплект:2

Примечание:

№ на схеме:5

Наименование:Mechanism, rotating lock

Каталожный номер:11544105

Комплект:2

Примечание:

№ на схеме:6

Наименование:Device, lock, rotary lock

Каталожный номер:11155488

Комплект:2

Примечание:

№ на схеме:7

Наименование:Axis

Каталожный номер:A210501000009

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring , retainer

Каталожный номер:A210414000003

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:10

Наименование:Cup, oil

Каталожный номер:A210804000001

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:6

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:15

Наименование:Cover, protection, left

Каталожный номер:13015934

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover, protection, right

Каталожный номер:13015947

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:6

Примечание:

№ на схеме:18

Наименование:Plate, wiring

Каталожный номер:11869823

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000172

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000008

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000030

Комплект:2

Примечание:

№ на схеме:23

Наименование:Ring , retainer

Каталожный номер:11154108

Комплект:2

Примечание:
