Турбокомпрессор 60140300

← Турбонагнетатель 60140301 Пластина соединительная 60139259 →

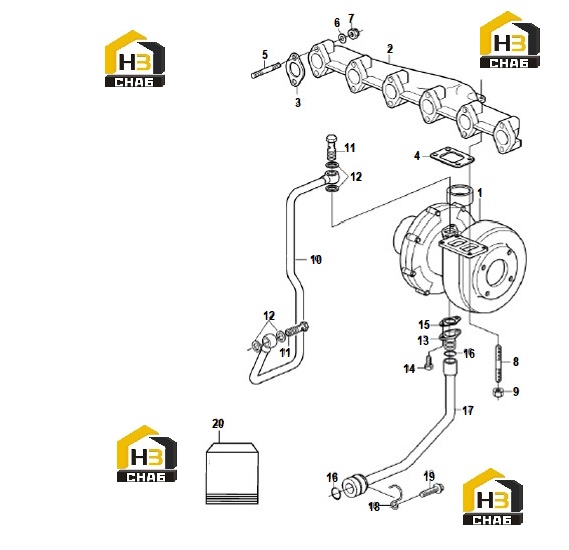

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbo compressor

Каталожный номер:60130090

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tube, exhaust

Каталожный номер:60109752

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:60109410

Комплект:6

Примечание:

№ на схеме:4

Наименование:Joint

Каталожный номер:60109402

Комплект:1

Примечание:

№ на схеме:5

Наименование:Stud

Каталожный номер:60109728

Комплект:12

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60109464

Комплект:12

Примечание:

№ на схеме:7

Наименование:Nut, hexagonal

Каталожный номер:60109575

Комплект:12

Примечание:

№ на схеме:8

Наименование:Stud

Каталожный номер:60132330

Комплект:4

Примечание:

№ на схеме:9

Наименование:Nut, hexagonal

Каталожный номер:60109571

Комплект:4

Примечание:

№ на схеме:10

Наименование:Hose, oil inlet

Каталожный номер:60131481

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt, hollow

Каталожный номер:60109554

Комплект:2

Примечание:

№ на схеме:12

Наименование:Joint

Каталожный номер:60130797

Комплект:4

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:60131038

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt, fan

Каталожный номер:B229900005655

Комплект:2

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:60109397

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring seal

Каталожный номер:60132364

Комплект:2

Примечание:

№ на схеме:17

Наименование:Tube, oil return

Каталожный номер:60131339

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fixer

Каталожный номер:60109811

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60109602

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bag, repair

Каталожный номер:60132044

Комплект:1

Примечание:
