Цилиндр с боковым перемещением 10204097

Цилиндр с боковым перемещением 10204097

← Подушка буферная a810410990223 Кронштейн в сборе 11074915 →

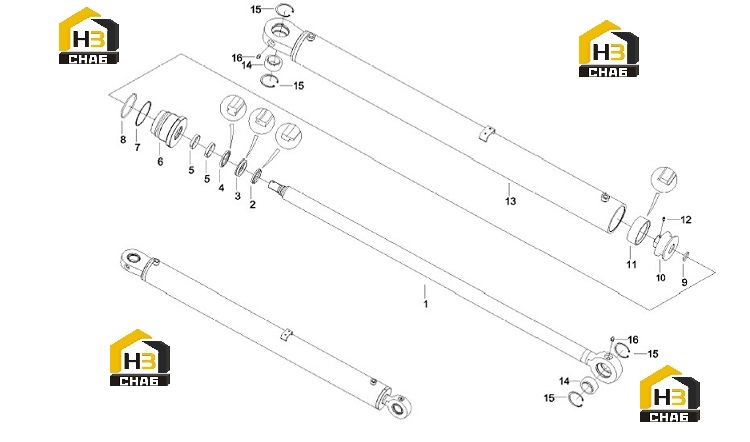

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Piston rod
Каталожный номер:10204102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PW ring, dust-proof
Каталожный номер:B230101001948
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sealing device, SIL ring
Каталожный номер:B230101001951
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing device, GS ring
Каталожный номер:A880806030136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, guide, UP
Каталожный номер:60013716
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve, guide
Каталожный номер:10202939
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring , retainer
Каталожный номер:10201417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring seal
Каталожный номер:A210609000087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring seal
Каталожный номер:A210609000044
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Piston
Каталожный номер:10202940
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring
Каталожный номер:B230101001155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210208000018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cylinder head
Каталожный номер:10204100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bearing, gasket
Каталожный номер:A210612000023
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring, retainer
Каталожный номер:A210416000037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Cup, oil
Каталожный номер:A210804000002
Комплект:2
Примечание:
