Цилиндр прямой поворотный a810201069483

Цилиндр прямой поворотный a810201069483

← Блок переходной a810201069482 Фильтр возврата масла a222100000367 →

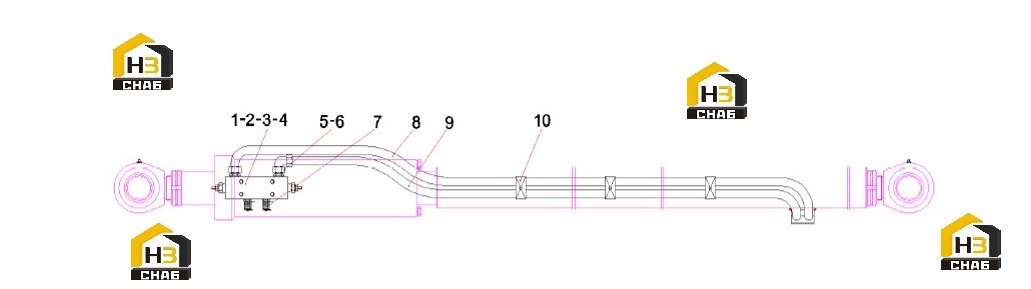

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve, balance, double direction, plate type
Каталожный номер:B220401000189
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw
Каталожный номер:24002398
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, tube
Каталожный номер:B210780000141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, tube
Каталожный номер:B210780001310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pressure measurement
Каталожный номер:B210770000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:60024121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:60019474
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bodywork, tube clamping
Каталожный номер:60165336
Комплект:4
Примечание:
