Цилиндр поворотный 12165664

← Комплектующие мачты 12165664 Шланг роликовый резиновый 11920919 →

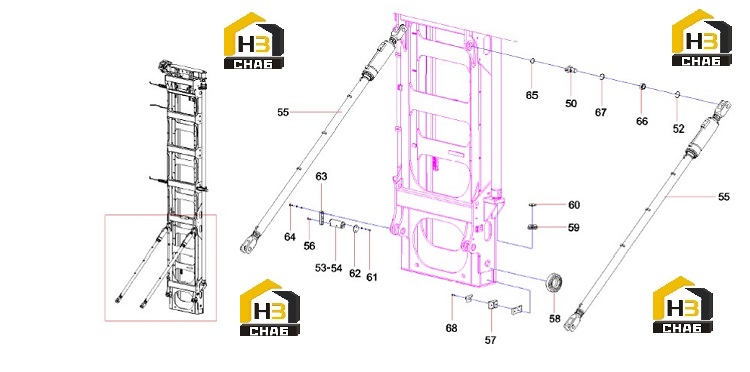

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:50

Наименование:Screw

Каталожный номер:A210204000059

Комплект:2

Примечание:

№ на схеме:52

Наименование:Ring, retainer

Каталожный номер:A210416000024

Комплект:8

Примечание:

№ на схеме:53

Наименование:Shaft, connection

Каталожный номер:11008787

Комплект:2

Примечание:

№ на схеме:54

Наименование:Cup, oil

Каталожный номер:A210804000001

Комплект:4

Примечание:

№ на схеме:55

Наименование:Verin, pivoting

Каталожный номер:10504903

Комплект:2

Примечание:

№ на схеме:56

Наименование:Screw

Каталожный номер:24000422

Комплект:4

Примечание:

№ на схеме:57

Наименование:Seat, sliding block, lower

Каталожный номер:A820101350266

Комплект:2

Примечание:

№ на схеме:58

Наименование:Roller, lower

Каталожный номер:A829900002281

Комплект:2

Примечание:

№ на схеме:59

Наименование:Bearing, articulation, thrust

Каталожный номер:A221500000218

Комплект:2

Примечание:

№ на схеме:60

Наименование:Washer

Каталожный номер:A820199330002

Комплект:2

Примечание:

№ на схеме:61

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:62

Наименование:Deflector

Каталожный номер:11281117

Комплект:2

Примечание:

№ на схеме:63

Наименование:plate, mounting

Каталожный номер:11008706

Комплект:4

Примечание:

№ на схеме:64

Наименование:Bolt

Каталожный номер:A210111000234

Комплект:2

Примечание:

№ на схеме:65

Наименование:Ring, retainer

Каталожный номер:A210414000032

Комплект:4

Примечание:

№ на схеме:66

Наименование:Shaft, connection, verin

Каталожный номер:A810308990041

Комплект:4

Примечание:

№ на схеме:67

Наименование:Bearing, gasket

Каталожный номер:A210612000011

Комплект:4

Примечание:

№ на схеме:68

Наименование:Screw

Каталожный номер:A210204000304

Комплект:8

Примечание:
