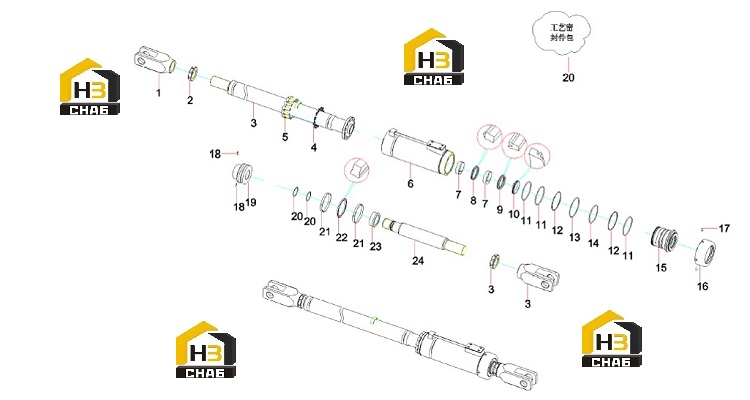

Цилиндр поворотный 10504903

← Устройство для измерения высоты 11820743 Механизм управления кабины (часть1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SDC90K7.1.8-12

Каталожный номер:12451581

Комплект:2

Примечание:

№ на схеме:2

Наименование:Nut, round

Каталожный номер:10504505

Комплект:2

Примечание:

№ на схеме:3

Наименование:Seal, pipe SDC90K7.1.8.2A

Каталожный номер:12502047

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000006

Комплект:12

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000233

Комплект:12

Примечание:

№ на схеме:6

Наименование:Components, body of the worm

Каталожный номер:10504808

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, guide, FR

Каталожный номер:B230101000116

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring, waterproof, BU

Каталожный номер:A230101000181

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing device, MPS ring

Каталожный номер:B230101002131

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dust-proof, A 12-A

Каталожный номер:60145129

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring seal

Каталожный номер:A210609000124

Комплект:3

Примечание:

№ на схеме:12

Наименование:Ring, retainer

Каталожный номер:10250749

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring seal

Каталожный номер:A210609000359

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring seal

Каталожный номер:24000549

Комплект:1

Примечание:

№ на схеме:15

Наименование:Guide sleeve

Каталожный номер:12076427

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:12077427

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:24004294

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:24004165

Комплект:2

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:11988877

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring seal

Каталожный номер:A210609000077

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, guide, FR

Каталожный номер:B230101000848

Комплект:2

Примечание:

№ на схеме:22

Наименование:Seal, CUT ring

Каталожный номер:B230101001093

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sleeve Shock absorber SDC90K7.1.8H-1

Каталожный номер:11999899

Комплект:1

Примечание:

№ на схеме:24

Наименование:Piston Rod SDC90K7.1.8-2A

Каталожный номер:12580442

Комплект:1

Примечание:
