Цилиндр подъемный 12112538

← Шланг роликовый резиновый 11920919 Шкив a810308990043 →

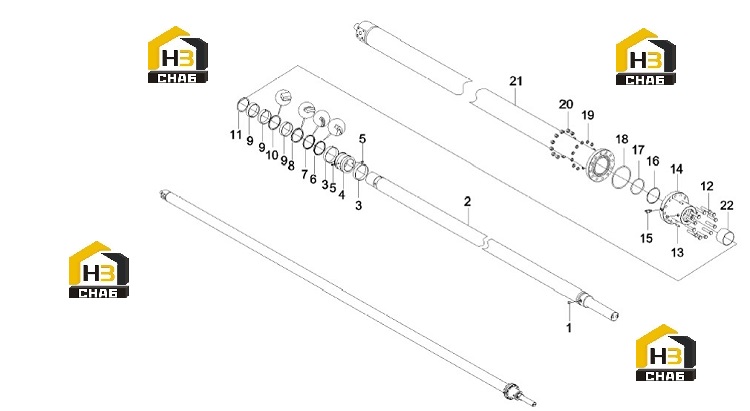

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap, screw

Каталожный номер:B210780000201

Комплект:2

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:12112540

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, guide, UP

Каталожный номер:60011767

Комплект:2

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:10764862

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210208000008

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring, dust-proof, A 12-A

Каталожный номер:60145129

Комплект:1

Примечание:

№ на схеме:7

Наименование:GS sealing ring

Каталожный номер:B230101001077

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring B3

Каталожный номер:B230101000011

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, guide, UP

Каталожный номер:60060652

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, waterproof, BU

Каталожный номер:B230101000163

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring , retainer

Каталожный номер:A210417000001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A311141609016

Комплект:12

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210208000025

Комплект:3

Примечание:

№ на схеме:14

Наименование:Sleeve, guide

Каталожный номер:12124402

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pressure measurement

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring , retainer

Каталожный номер:10250741

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring seal

Каталожный номер:A210608000323

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring seal

Каталожный номер:A210609000216

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000028

Комплект:12

Примечание:

№ на схеме:21

Наименование:Cylinder head

Каталожный номер:12112541

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing, lubrication, lateral

Каталожный номер:1162529

Комплект:1

Примечание:
