Спредер в сборе (часть2) 10262859

Спредер в сборе (часть2) 10262859

← Спредер в сборе (часть1) 10262859 Балка спредера главная 10260812 →

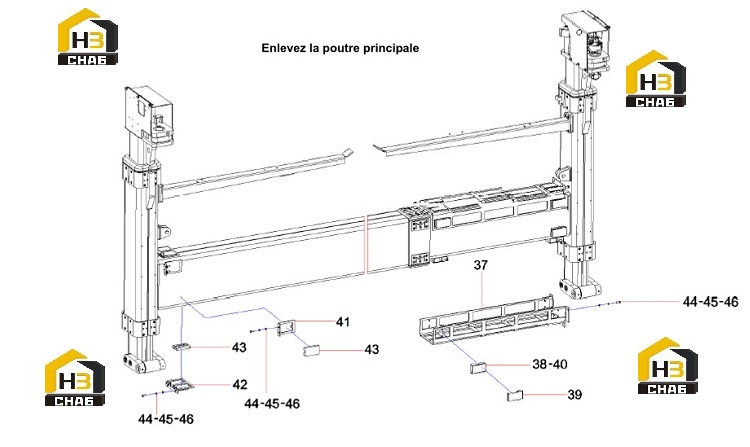

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:37
Наименование:Plate, sliding block, left
Каталожный номер:A820101343334
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Block, sliding, left
Каталожный номер:12061940
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Seal, adjustment
Каталожный номер:10165819
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Plate, support
Каталожный номер:A820101353700
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Plate, sliding block, 1
Каталожный номер:A820101328209
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Plate, sliding block, straight
Каталожный номер:A820101343331
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Block, sliding, straight
Каталожный номер:12057183
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Bolt
Каталожный номер:A210111000023
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Washer
Каталожный номер:A210405000011
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Washer
Каталожный номер:A210401000001
Комплект:20
Примечание:
