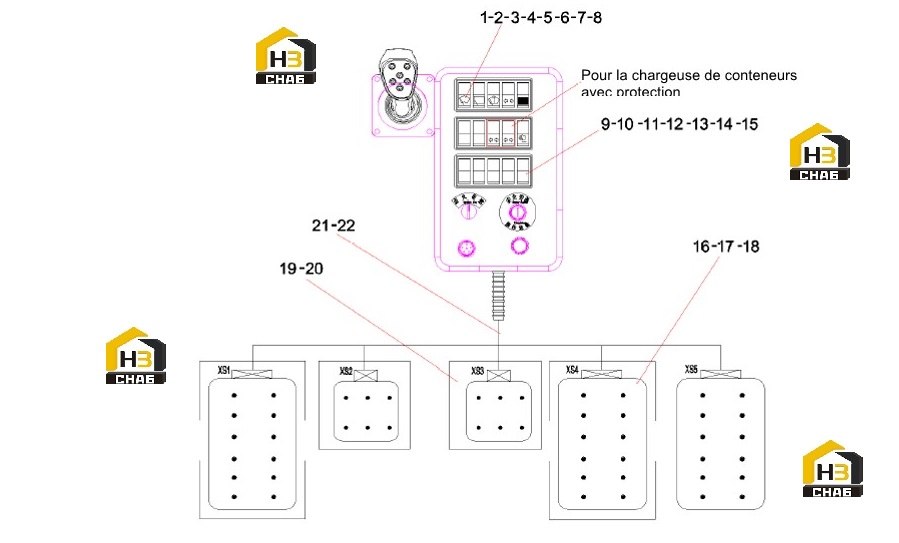

Схема расположения переключателя 12930821

← Панель управления правая 12930918 Переключатель запуска и остановки 12930845 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Map, symbol

Каталожный номер:B241800000005

Комплект:1

Примечание:

№ на схеме:2

Наименование:Switch, button

Каталожный номер:B241200000028

Комплект:5

Примечание:

№ на схеме:3

Наименование:Map, symbol

Каталожный номер:B241800000003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Map, symbol

Каталожный номер:B241800000020

Комплект:1

Примечание:

№ на схеме:5

Наименование:Map, symbol

Каталожный номер:B241800000009

Комплект:1

Примечание:

№ на схеме:6

Наименование:Switch, button

Каталожный номер:B241200000083

Комплект:1

Примечание:

№ на схеме:7

Наименование:Map, symbol

Каталожный номер:B241800000001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Map, symbol

Каталожный номер:B241800000013

Комплект:1

Примечание:

№ на схеме:9

Наименование:Frame

Каталожный номер:B249900000091

Комплект:6

Примечание:

№ на схеме:10

Наименование:Frame

Каталожный номер:B249900000092

Комплект:9

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:B290000000355

Комплект:9

Примечание:

№ на схеме:12

Наименование:Protective sleeve, socket, eight conductors

Каталожный номер:B241200000185

Комплект:6

Примечание:

№ на схеме:13

Наименование:Sleeve, protector, socket, two conductors

Каталожный номер:B241200000078

Комплект:6

Примечание:

№ на схеме:14

Наименование:Lamp

Каталожный номер:60067206

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plug, cut

Каталожный номер:A241000000040

Комплект:28

Примечание:

№ на схеме:16

Наименование:Axe

Каталожный номер:B249900000288

Комплект:18

Примечание:

№ на схеме:17

Наименование:12-conductor rectangular socket

Каталожный номер:B241200000583

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lock, secondary pole,12 lines, pin

Каталожный номер:23005309

Комплект:1

Примечание:

№ на схеме:19

Наименование:6-Conductor rectangular socket

Каталожный номер:B241200000606

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lock, secondary pole, 6 lines, pin

Каталожный номер:A249900001140

Комплект:1

Примечание:

№ на схеме:21

Наименование:Wire, black

Каталожный номер:A241900000055

Комплект:25

Примечание:

№ на схеме:22

Наименование:Wire, red

Каталожный номер:A241900000103

Комплект:1

Примечание:
