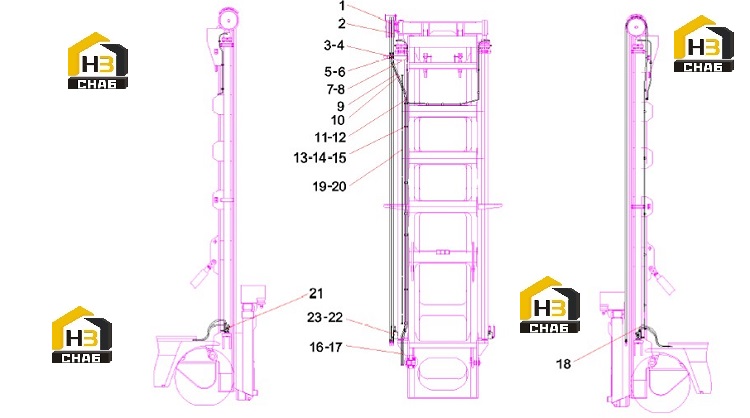

Система смазки мачты 10182663

← Фильтр гидравлический a222100000128 Клапан подъемный правый 13084663 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:60041787

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:60041784

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bodywork, tube clamping

Каталожный номер:60165334

Комплект:12

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000138

Комплект:24

Примечание:

№ на схеме:5

Наименование:Bodywork, tube clamping

Каталожный номер:60165339

Комплект:7

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000140

Комплект:14

Примечание:

№ на схеме:7

Наименование:Connector, tube

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000129

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube, steel

Каталожный номер:10795818

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube, steel

Каталожный номер:10795821

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103003194

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, tube

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000016

Комплект:28

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000016

Комплект:28

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:21026444

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103004093

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103002297

Комплект:2

Примечание:

№ на схеме:19

Наименование:Tube, steel

Каталожный номер:12444875

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, tube

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:21

Наименование:Group right lifting valves SDCY90K8H.11.3.

Каталожный номер:13084663

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103002039

Комплект:2

Примечание:

№ на схеме:23

Наименование:Left lifting valve group SDCY90K8H.11.3.1

Каталожный номер:13084637

Комплект:1

Примечание:
