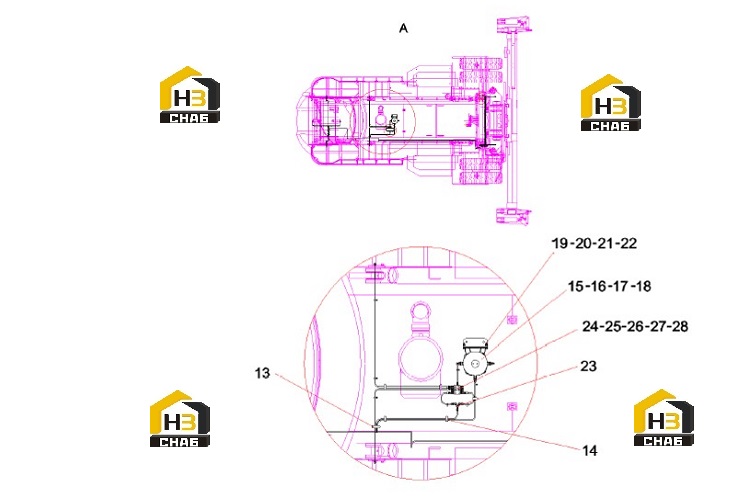

Система смазки автоматическая центральная (часть2) 12913519

← Система смазки автоматическая центральная (часть1) 12913519 Система смазки рулевой оси 12912506 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, lubrication points

Каталожный номер:60050063

Комплект:2

Примечание:

№ на схеме:2

Наименование:Diver, flexible

Каталожный номер:B229900006327

Комплект:13

Примечание:

№ на схеме:3

Наименование:Mouthpiece, net

Каталожный номер:B229900006325

Комплект:13

Примечание:

№ на схеме:4

Наименование:Nail, soda, internal thread

Каталожный номер:60217409

Комплект:39

Примечание:

№ на схеме:5

Наименование:Clamping, hose, lubricating oil

Каталожный номер:60050073

Комплект:32

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:39

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000016

Комплект:41

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000006

Комплект:39

Примечание:

№ на схеме:13

Наименование:Clamping, hose, lubricating oil

Каталожный номер:60050072

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamping, hose, lubricating oil

Каталожный номер:60050071

Комплект:5

Примечание:

№ на схеме:15

Наименование:Pump, electric

Каталожный номер:60136920

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, extension

Каталожный номер:60136922

Комплект:2

Примечание:

№ на схеме:17

Наименование:Valve, safety

Каталожный номер:B220401001440

Комплект:3

Примечание:

№ на схеме:18

Наименование:Seat, support, pump

Каталожный номер:11255828

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:6

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:23

Наименование:Component, T-joint, parallel

Каталожный номер:60136921

Комплект:1

Примечание:

№ на схеме:24

Наименование:Distributor

Каталожный номер:60050058

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, input

Каталожный номер:B229900006326

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector, output

Каталожный номер:B220900000009

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plug, air outlet

Каталожный номер:B229900002955

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000085

Комплект:2

Примечание:
