Система подъемная электрическая a810201056410

← Кронштейн в сборе 11074915 Рычаг монтажный для крепления балки 10056330 →

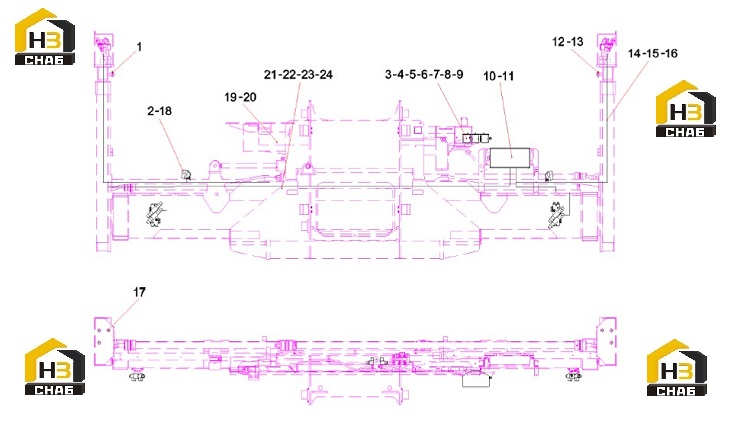

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, operation

Каталожный номер:60143661

Комплект:4

Примечание:

№ на схеме:2

Наименование:Green, LED, indicator, lamp

Каталожный номер:60024057

Комплект:1

Примечание:

№ на схеме:3

Наименование:Red, LED, indicator, lamp

Каталожный номер:60024055

Комплект:1

Примечание:

№ на схеме:4

Наименование:Yellow, LED, indicator, lamp

Каталожный номер:60024056

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210210000023

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000013

Комплект:9

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000004

Комплект:9

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:A210307000014

Комплект:9

Примечание:

№ на схеме:9

Наименование:Beam, assembly, rudder

Каталожный номер:10056330

Комплект:1

Примечание:

№ на схеме:10

Наименование:Control box, rudder bar

Каталожный номер:A810201052901

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bodywork, tube clamping

Каталожный номер:60165339

Комплект:10

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000136

Комплект:12

Примечание:

№ на схеме:13

Наименование:Clip, single tube

Каталожный номер:A820101010676

Комплект:10

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000129

Комплект:10

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000016

Комплект:10

Примечание:

№ на схеме:16

Наименование:Switch, proximity

Каталожный номер:60150757

Комплект:6

Примечание:

№ на схеме:17

Наименование:Switch, proximity

Каталожный номер:A240600000055

Комплект:2

Примечание:

№ на схеме:18

Наименование:Stud, bumpers

Каталожный номер:12255758

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bodywork, tube clamping

Каталожный номер:60028239

Комплект:16

Примечание:

№ на схеме:20

Наименование:Fuse

Каталожный номер:60167157

Комплект:16

Примечание:

№ на схеме:21

Наименование:Fixed plate

Каталожный номер:60207958

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clip, fastening

Каталожный номер:60200720

Комплект:12

Примечание:

№ на схеме:23

Наименование:Cord clip

Каталожный номер:A230200000175

Комплект:6

Примечание:

№ на схеме:24

Наименование:Cable clamp

Каталожный номер:A230200000176

Комплект:3

Примечание:
