Система гидравлическая телескопическая (часть1) a810201060387

Система гидравлическая телескопическая (часть1) a810201060387

← Группа клапанов бокового перемещения a810201062478 Система гидравлическая телескопическая (часть2) a810201060387 →

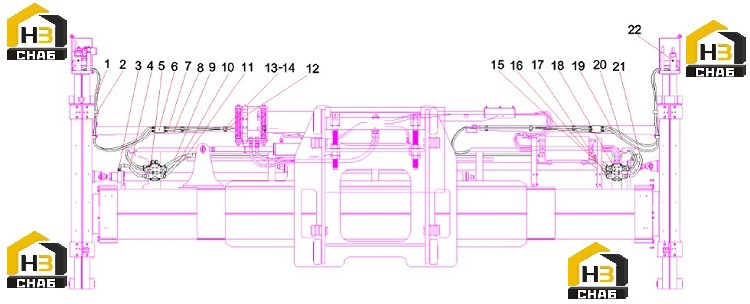

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:B230103008191
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bodywork, tube clamping
Каталожный номер:60028239
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, hose
Каталожный номер:B210780000042
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103001554
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Group, telescopic and lock valve, left
Каталожный номер:A810201062480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Group, valve, hydraulic lock
Каталожный номер:A810201062479
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103003495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103003495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103005350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:B230103008028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose, rubber
Каталожный номер:B230103008028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bodywork, tube clamping
Каталожный номер:60024203
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:60167156
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fuse
Каталожный номер:60167157
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose, rubber
Каталожный номер:B230103005350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose, rubber
Каталожный номер:B230103006902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose, rubber
Каталожный номер:B230103006902
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Group, rotary lock valve and right telescopic
Каталожный номер:A810201062481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose, rubber
Каталожный номер:B230103003495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:B230103003495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose, rubber
Каталожный номер:B230103001231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Connector, hose
Каталожный номер:B210780000176
Комплект:4
Примечание:
