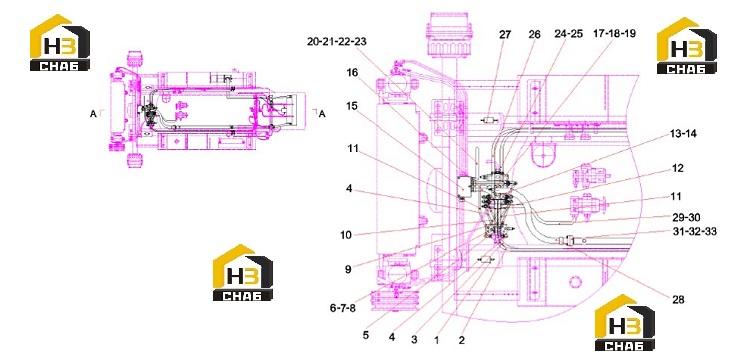

Система функционирования (часть1) 11742236

← Клапан обратный 12301919 Система функционирования (часть2) 11742236 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Drawing, assembly, left pivot cylinder

Каталожный номер:A810201069481

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103004093

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103004312

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103005853

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103000468

Комплект:1

Примечание:

№ на схеме:6

Наименование:Group, pilot control valve

Каталожный номер:11155992

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103006711

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:60012948

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103002592

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103002584

Комплект:1

Примечание:

№ на схеме:13

Наименование:Group, multi-way valve

Каталожный номер:10049261

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:15

Наименование:Drawing, partial installation, transition block

Каталожный номер:A810201069482

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103000363

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal, flange

Каталожный номер:10144638

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210434000024

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt, suspended

Каталожный номер:10144460

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:60016936

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103002725

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, tube

Каталожный номер:B210780000028

Комплект:4

Примечание:

№ на схеме:23

Наименование:Connector, tube

Каталожный номер:B210780000071

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103001570

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, tube

Каталожный номер:B210780001007

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103002411

Комплект:1

Примечание:

№ на схеме:27

Наименование:Drawing, component, right pivot cylinder

Каталожный номер:A810201069483

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103001473

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:B230103008010

Комплект:1

Примечание:

№ на схеме:30

Наименование:Connector, tube

Каталожный номер:B210780000029

Комплект:2

Примечание:

№ на схеме:31

Наименование:Flange, slot

Каталожный номер:B210780000890

Комплект:4

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000206

Комплект:12

Примечание:

№ на схеме:33

Наименование:Tube, steel

Каталожный номер:10120797

Комплект:1

Примечание:
