Система электрическая 60138461

← Компоненты электрические 60138464 Блок управления и соединительный кабель 60140386 →

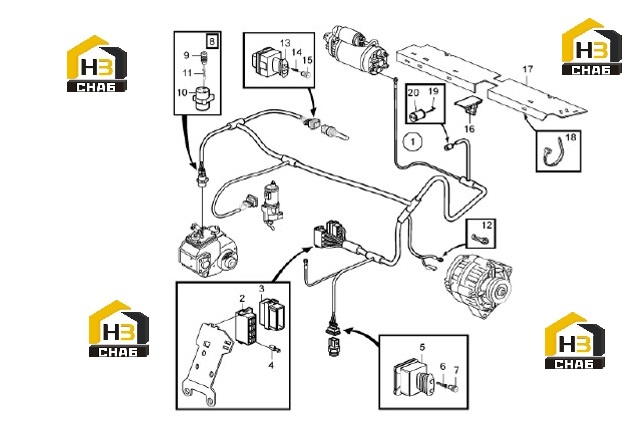

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Beam

Каталожный номер:60109805

Комплект:1

Примечание:

№ на схеме:2

Наименование:Frame

Каталожный номер:60109533

Комплект:1

Примечание:

№ на схеме:3

Наименование:Frame

Каталожный номер:60109534

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sheet

Каталожный номер:60109493

Комплект:9

Примечание:

№ на схеме:5

Наименование:Frame

Каталожный номер:60109526

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sheet

Каталожный номер:60109785

Комплект:3

Примечание:

№ на схеме:7

Наименование:Joint

Каталожный номер:60109405

Комплект:3

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:60109816

Комплект:1

Примечание:

№ на схеме:9

Наименование:Joint

Каталожный номер:60109406

Комплект:3

Примечание:

№ на схеме:10

Наименование:Frame

Каталожный номер:60109530

Комплект:1

Примечание:

№ на схеме:11

Наименование:Take

Каталожный номер:60109786

Комплект:2

Примечание:

№ на схеме:12

Наименование:Fixer, cable

Каталожный номер:60109808

Комплект:1

Примечание:

№ на схеме:13

Наименование:Frame

Каталожный номер:60109525

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sheet

Каталожный номер:60109785

Комплект:3

Примечание:

№ на схеме:15

Наименование:Joint

Каталожный номер:60109405

Комплект:3

Примечание:

№ на схеме:16

Наименование:Fixing, cable

Каталожный номер:60109809

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate, lid

Каталожный номер:60109513

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:60094352

Комплект:7

Примечание:

№ на схеме:19

Наименование:Piece, insert

Каталожный номер:60109226

Комплект:2

Примечание:

№ на схеме:20

Наименование:Housing, landing

Каталожный номер:60109717

Комплект:1

Примечание:
