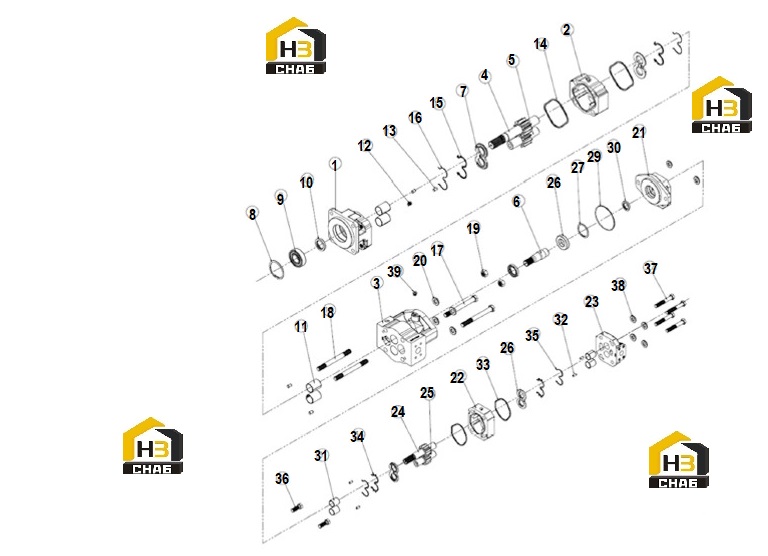

Шестерня насоса двойная b220401001021

← Клапан тормоза регулирующий a810201062430 Клапан переключения охлаждения a819700001629 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, front

Каталожный номер:60136524

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bodywork, pump, level 1

Каталожный номер:60136542

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, rear, rear pump

Каталожный номер:60136579

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear, drive, level 1

Каталожный номер:60136530

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear, mene, level 1

Каталожный номер:60136529

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft, rear connection, pump

Каталожный номер:60136580

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate, dimension

Каталожный номер:60136581

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retaining, elastic, for hole

Каталожный номер:60136654

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing, needle, external mounting

Каталожный номер:60136571

Комплект:1

Примечание:

№ на схеме:10

Наименование:Frame oil seal

Каталожный номер:60136728

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing, sliding

Каталожный номер:60136568

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screws, oil blocking

Каталожный номер:60136625

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylindrical dowel

Каталожный номер:60136704

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, gasket, edge

Каталожный номер:60136726

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, seal, type E

Каталожный номер:60136710

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, retainer, type E

Каталожный номер:60136576

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt, hexagonal

Каталожный номер:60136658

Комплект:4

Примечание:

№ на схеме:18

Наименование:Stud

Каталожный номер:60136678

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:60136669

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60136618

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cover, front

Каталожный номер:60136525

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bodywork, pump, level 2

Каталожный номер:60136541

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, back

Каталожный номер:60136638

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear, drive, level 2

Каталожный номер:60136502

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gear, mene, level 2

Каталожный номер:60136501

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, dimension

Каталожный номер:60136582

Комплект:2

Примечание:

№ на схеме:27

Наименование:Ring, retaining, elastic, for hole

Каталожный номер:60136653

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing, balls, mounted on the outside

Каталожный номер:60136572

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring seal

Каталожный номер:60136714

Комплект:1

Примечание:

№ на схеме:30

Наименование:Frame oil seal

Каталожный номер:60136727

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bearing, sliding

Каталожный номер:60136569

Комплект:2

Примечание:

№ на схеме:32

Наименование:Cylindrical dowel

Каталожный номер:60136705

Комплект:2

Примечание:

№ на схеме:33

Наименование:Ring, gasket, edge

Каталожный номер:60136725

Комплект:2

Примечание:

№ на схеме:34

Наименование:Ring, seal, type E

Каталожный номер:60136711

Комплект:2

Примечание:

№ на схеме:35

Наименование:Ring, retainer, type E

Каталожный номер:60136577

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt, hexagonal

Каталожный номер:60136657

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt, hexagonal

Каталожный номер:60136659

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:60136617

Комплект:4

Примечание:

№ на схеме:39

Наименование:Plug, oil leakage port

Каталожный номер:60136694

Комплект:2

Примечание:
