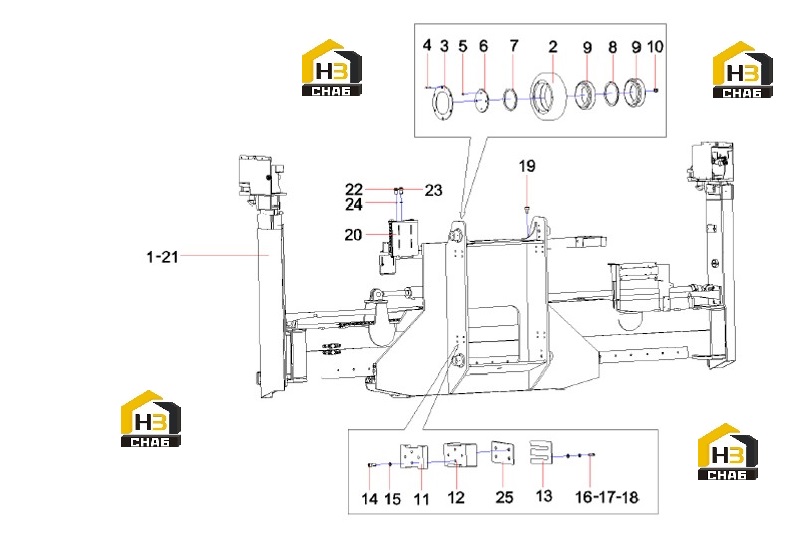

Подъемник a180308000085

← Корпус гидравлического бака 12613245 Спредер в сборе 10267894 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main body, rudder, SDJ90 II

Каталожный номер:10267894

Комплект:1

Примечание:

№ на схеме:2

Наименование:Roller, upper

Каталожный номер:A829900002280

Комплект:4

Примечание:

№ на схеме:3

Наименование:Dust-proof hood

Каталожный номер:A820201001072

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:16

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210205000004

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cover, screws

Каталожный номер:A820204000500

Комплект:4

Примечание:

№ на схеме:7

Наименование:Ring , retainer

Каталожный номер:A820102010735

Комплект:4

Примечание:

№ на схеме:8

Наименование:Ring , retainer

Каталожный номер:A210416000008

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bearing, roller

Каталожный номер:A210604000054

Комплект:8

Примечание:

№ на схеме:10

Наименование:Cup, oil

Каталожный номер:A210804000001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Sliding block

Каталожный номер:A820601040327

Комплект:4

Примечание:

№ на схеме:12

Наименование:SDC90K8.14-3A Plate

Каталожный номер:13001722

Комплект:4

Примечание:

№ на схеме:13

Наименование:Seal, adjustment

Каталожный номер:A820102020096

Комплект:16

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000337

Комплект:16

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000230

Комплект:16

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000003

Комплект:16

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000172

Комплект:2

Примечание:

№ на схеме:20

Наименование:Mechanism, buffer

Каталожный номер:10125965

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rib, reinforcement

Каталожный номер:10262284

Комплект:2

Примечание:

№ на схеме:22

Наименование:Seal, rudder

Каталожный номер:A820205002437

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal, rudder

Каталожный номер:10166604

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring seal

Каталожный номер:A210609000268

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate SDC90K8.14-5

Каталожный номер:13002059

Комплект:4

Примечание:
