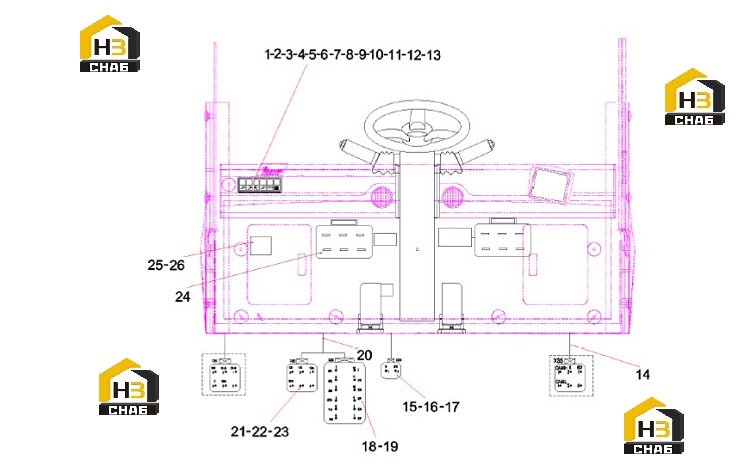

Переключатель передней панели управления 12930993

← Панель управления передняя 12931304 Экран дисплея 12912862 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Switch, button

Каталожный номер:B241200000028

Комплект:5

Примечание:

№ на схеме:2

Наименование:Protective sleeve, socket, eight conductors

Каталожный номер:B241200000185

Комплект:6

Примечание:

№ на схеме:3

Наименование:Sleeve, protector, socket, two conductors

Каталожный номер:B241200000078

Комплект:6

Примечание:

№ на схеме:4

Наименование:Lamp

Каталожный номер:60067206

Комплект:6

Примечание:

№ на схеме:5

Наименование:Map, symbol

Каталожный номер:B241800000016

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plug, cut

Каталожный номер:A241000000040

Комплект:30

Примечание:

№ на схеме:7

Наименование:Frame

Каталожный номер:B249900000091

Комплект:2

Примечание:

№ на схеме:8

Наименование:Frame

Каталожный номер:B249900000092

Комплект:4

Примечание:

№ на схеме:9

Наименование:Map, symbol

Каталожный номер:B241800000008

Комплект:1

Примечание:

№ на схеме:10

Наименование:Map, symbol

Каталожный номер:B241800000021

Комплект:1

Примечание:

№ на схеме:11

Наименование:Map, symbol

Каталожный номер:B241800000027

Комплект:1

Примечание:

№ на схеме:12

Наименование:Switch, button

Каталожный номер:B241200000083

Комплект:1

Примечание:

№ на схеме:13

Наименование:Map, symbol

Каталожный номер:B241800000001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wire, black

Каталожный номер:A241900000055

Комплект:40

Примечание:

№ на схеме:15

Наименование:Axe

Каталожный номер:B249900000288

Комплект:20

Примечание:

№ на схеме:16

Наименование:12-conductor rectangular socket

Каталожный номер:B241200000582

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lock, secondary pole, 2 lines, pin

Каталожный номер:A249900001139

Комплект:1

Примечание:

№ на схеме:18

Наименование:12-conductor rectangular socket

Каталожный номер:B241200000583

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lock, secondary pole,12 lines, pin

Каталожный номер:23005309

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cable

Каталожный номер:A241900000012

Комплект:3

Примечание:

№ на схеме:21

Наименование:6-Conductor rectangular socket

Каталожный номер:B241200000606

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lock, secondary pole, 6 lines, pin

Каталожный номер:A249900001140

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sheet

Каталожный номер:B229900002528

Комплект:2

Примечание:

№ на схеме:24

Наименование:Protective sleeve, plug, 6 conductors

Каталожный номер:A241000000053

Комплект:2

Примечание:

№ на схеме:25

Наименование:Resistance, plug-in

Каталожный номер:A242300000026

Комплект:1

Примечание:

№ на схеме:26

Наименование:Diode, lighting, plug

Каталожный номер:A242300000233

Комплект:1

Примечание:
