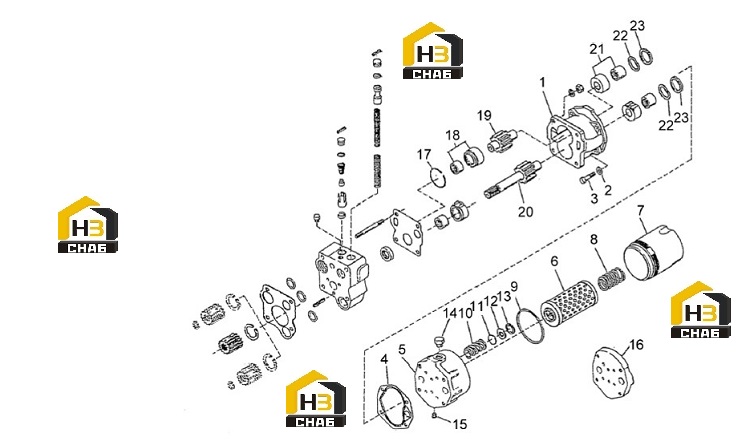

Насос масляный заправочный и фильтр 60166684

← Клапан регулирования давления 60135343 Клапан электрический регулирующий 60135338 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Charging pump

Каталожный номер:60168559

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer, lock, pump

Каталожный номер:60134393

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:60121881

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cushion, filter pump

Каталожный номер:60121735

Комплект:1

Примечание:

№ на схеме:5

Наименование:Instrument, adaptation, filter

Каталожный номер:60121653

Комплект:1

Примечание:

№ на схеме:6

Наименование:Element, oil filter, gearbox

Каталожный номер:60015465

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, mounting, filter

Каталожный номер:60121736

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring, filter

Каталожный номер:60121842

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring seal

Каталожный номер:60121961

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring, corridor, filter plate

Каталожный номер:60121841

Комплект:1

Примечание:

№ на схеме:11

Наименование:Disc, corridor, filter

Каталожный номер:60121738

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal, corridor, filter

Каталожный номер:60121737

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ringed

Каталожный номер:60121654

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin, fixing

Каталожный номер:60099571

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin, fixing

Каталожный номер:60099571

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover, end, pump

Каталожный номер:60135351

Комплект:1

Примечание:

№ на схеме:17

Наименование:Elastic ring

Каталожный номер:60135363

Комплект:1

Примечание:

№ на схеме:18

Наименование:Socket

Каталожный номер:60135364

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear shaft

Каталожный номер:60135353

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gear shaft

Каталожный номер:60135354

Комплект:1

Примечание:

№ на схеме:21

Наименование:Socket

Каталожный номер:60135365

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing ring

Каталожный номер:60135362

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer, verification

Каталожный номер:60135356

Комплект:1

Примечание:
