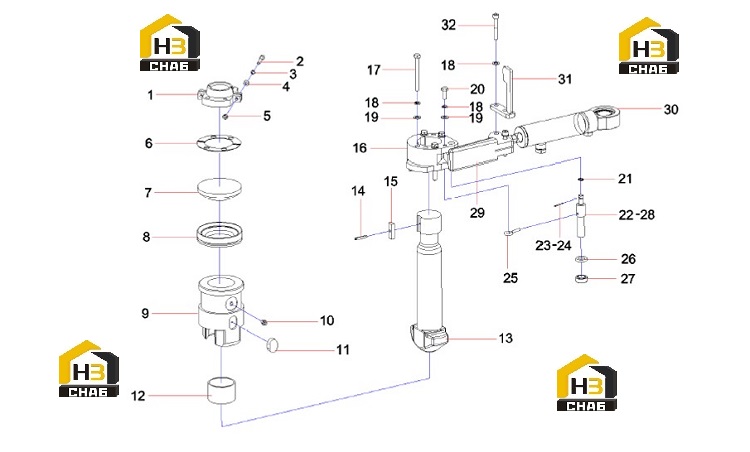

Механизм поворотный 11544105

← Механизм индикатора поворотного замка 10992424 Цилиндр поворотного замка 11330566 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock, bayonet

Каталожный номер:12814959

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000134

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210319000003

Комплект:2

Примечание:

№ на схеме:6

Наименование:Adjustment of the skate

Каталожный номер:10018050

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing, balls, upper

Каталожный номер:A820208000248

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing, balls, upper

Каталожный номер:A820208000247

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sleeve, protection

Каталожный номер:10261737

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cup, oil

Каталожный номер:A210804000001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Touch

Каталожный номер:10993390

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing, sliding

Каталожный номер:A221500000219

Комплект:1

Примечание:

№ на схеме:13

Наименование:Shaft, dowel, pole lock

Каталожный номер:A820302020060

Комплект:1

Примечание:

№ на схеме:14

Наименование:Axis

Каталожный номер:A210507000012

Комплект:1

Примечание:

№ на схеме:15

Наименование:Touch

Каталожный номер:A820103010873

Комплект:1

Примечание:

№ на схеме:16

Наименование:Table, rotary

Каталожный номер:10993972

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000017

Комплект:9

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000007

Комплект:7

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:21

Наименование:Ring, retainer

Каталожный номер:A210414000011

Комплект:1

Примечание:

№ на схеме:22

Наименование:Axis, turntable

Каталожный номер:11154209

Комплект:1

Примечание:

№ на схеме:23

Наименование:Axis

Каталожный номер:A210491000010

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:25

Наименование:Axis, bending machine

Каталожный номер:12838066

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring , retainer

Каталожный номер:12585072

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bearing, gasket

Каталожный номер:A210612000026

Комплект:1

Примечание:

№ на схеме:28

Наименование:Deflector, bearing

Каталожный номер:10042829

Комплект:2

Примечание:

№ на схеме:29

Наименование:Seat, verin

Каталожный номер:10993392

Комплект:1

Примечание:

№ на схеме:30

Наименование:Verin, rotating lock

Каталожный номер:11330566

Комплект:1

Примечание:

№ на схеме:31

Наименование:Kits, sensor plate

Каталожный номер:10996272

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000170

Комплект:2

Примечание:
