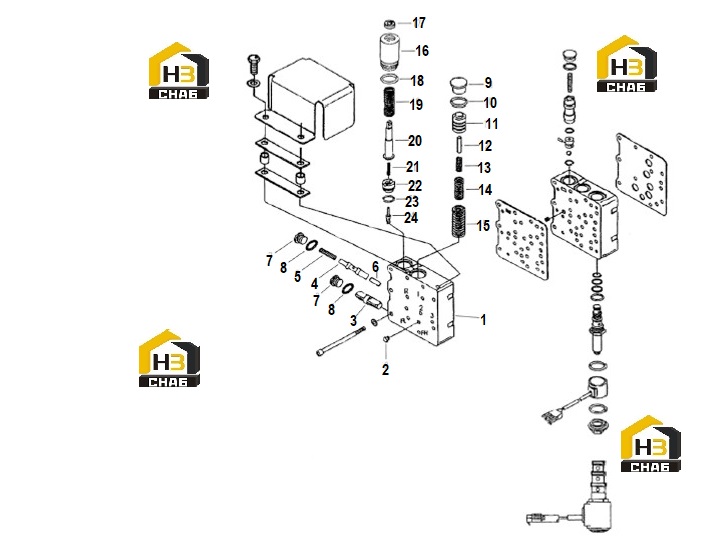

Крышка регулирующего клапана 60135341

← Детали регулирующего клапана 60135339 Крышка регулирующего клапана 60135340 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, control valve

Каталожный номер:60135340

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sheet

Каталожный номер:60099509

Комплект:7

Примечание:

№ на схеме:3

Наименование:Oscillating valve

Каталожный номер:60121684

Комплект:1

Примечание:

№ на схеме:4

Наименование:Drawer, reinitialization

Каталожный номер:60121836

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring, reset

Каталожный номер:60121835

Комплект:1

Примечание:

№ на схеме:6

Наименование:Axis, needle

Каталожный номер:60121920

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug, orifice, control

Каталожный номер:60099780

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring seal

Каталожный номер:60099750

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plug, hose

Каталожный номер:60099496

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring, pipe plug

Каталожный номер:60099764

Комплект:1

Примечание:

№ на схеме:11

Наименование:Core, valve, pressure accumulator

Каталожный номер:60099529

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin, stop, valve core, pressure accumulator

Каталожный номер:60099708

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring, internal

Каталожный номер:60121883

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring, middle

Каталожный номер:60121925

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring, accumulating wires, external

Каталожный номер:60121896

Комплект:1

Примечание:

№ на схеме:16

Наименование:Dispositi, fixation, delay

Каталожный номер:60121845

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil seal

Каталожный номер:60121985

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring seal

Каталожный номер:60121947

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring, reverse, slow

Каталожный номер:60121847

Комплект:1

Примечание:

№ на схеме:20

Наименование:Stem, inspiration, micro-movement

Каталожный номер:60134373

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring, corrective, slow

Каталожный номер:60121848

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve, delay

Каталожный номер:60121656

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring seal

Каталожный номер:60121939

Комплект:1

Примечание:

№ на схеме:24

Наименование:Shaft, linear, delay

Каталожный номер:60121846

Комплект:1

Примечание:
