Крышка двигателя передняя 60139126

← Картер маховика 60139188 Вал распределительный 60139971 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

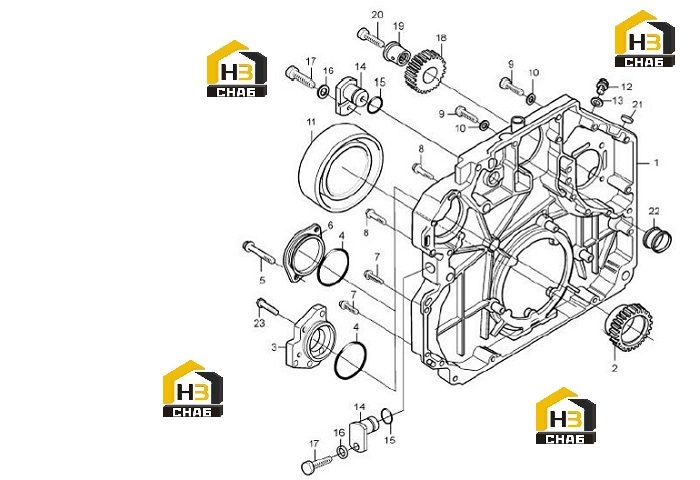

№ на схеме:1

Наименование:Housing, gear, distribution

Каталожный номер:60109308

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear

Каталожный номер:60109306

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:60109506

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring seal

Каталожный номер:60109732

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt, hexagonal

Каталожный номер:60109584

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:60109233

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:60109621

Комплект:12

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:60109608

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:60109598

Комплект:2

Примечание:

№ на схеме:10

Наименование:Joint

Каталожный номер:60092430

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:60132419

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sheet

Каталожный номер:60092410

Комплект:1

Примечание:

№ на схеме:13

Наименование:Joint

Каталожный номер:60130797

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sheet

Каталожный номер:60109470

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring seal

Каталожный номер:60109740

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60109465

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:60109599

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear, median

Каталожный номер:60109310

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pivot

Каталожный номер:60109665

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60109596

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sheet

Каталожный номер:60109471

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve, shaft

Каталожный номер:60109725

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt, hexagonal

Каталожный номер:60109578

Комплект:3

Примечание:
