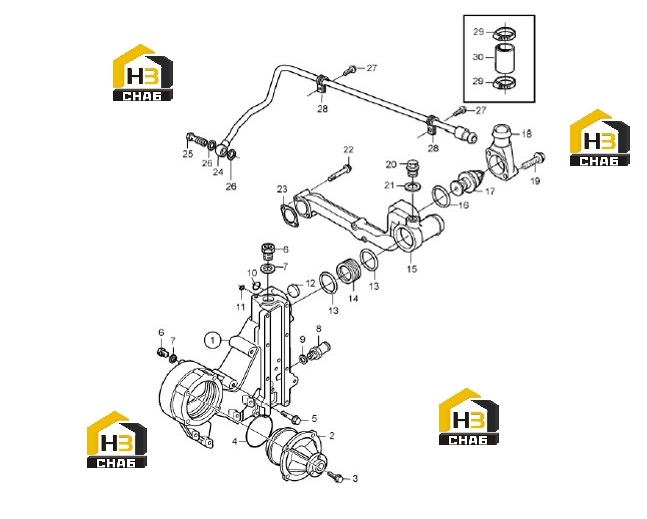

Кронштейн для водяного насоса и корпус термостата 60139936

← Фильтр масляного охлаждения 60138903 Корпус водяного насоса и термостат 60139934 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Console, fan

Каталожный номер:60132836

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pump, water, circulation

Каталожный номер:B220302000009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt, fan

Каталожный номер:B229900005655

Комплект:4

Примечание:

№ на схеме:4

Наименование:Sealing ring

Каталожный номер:60132423

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt, flange

Каталожный номер:60092462

Комплект:7

Примечание:

№ на схеме:6

Наименование:Screw, with hole

Каталожный номер:60109422

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:60094270

Комплект:2

Примечание:

№ на схеме:8

Наименование:Adapter, hose

Каталожный номер:60109662

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60094273

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring seal

Каталожный номер:60109736

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring seal

Каталожный номер:60109737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sheet

Каталожный номер:60130962

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring seal

Каталожный номер:60109733

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sheet

Каталожный номер:60130978

Комплект:1

Примечание:

№ на схеме:15

Наименование:Body, housing, thermostat

Каталожный номер:60131275

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sealing ring

Каталожный номер:60109749

Комплект:1

Примечание:

№ на схеме:17

Наименование:Thermostat

Каталожный номер:60129885

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe, outlet

Каталожный номер:60109227

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60092399

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sheet

Каталожный номер:60109483

Комплект:1

Примечание:

№ на схеме:21

Наименование:Joint

Каталожный номер:60109420

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:60092399

Комплект:2

Примечание:

№ на схеме:23

Наименование:Joint

Каталожный номер:60109403

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe, ventilation

Каталожный номер:60132466

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt, hollow

Каталожный номер:60109555

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:60094270

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screws, flange

Каталожный номер:60109675

Комплект:3

Примечание:

№ на схеме:28

Наименование:Clip

Каталожный номер:60109835

Комплект:3

Примечание:

№ на схеме:29

Наименование:Hose clamp

Каталожный номер:60109660

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pipe

Каталожный номер:60109754

Комплект:1

Примечание:
