Крепление шкафа управления mdgeb1111 12933190

← Шкаф управления sdcy90k7c ii. 8.2. 12933474 Заземление 12561952 →

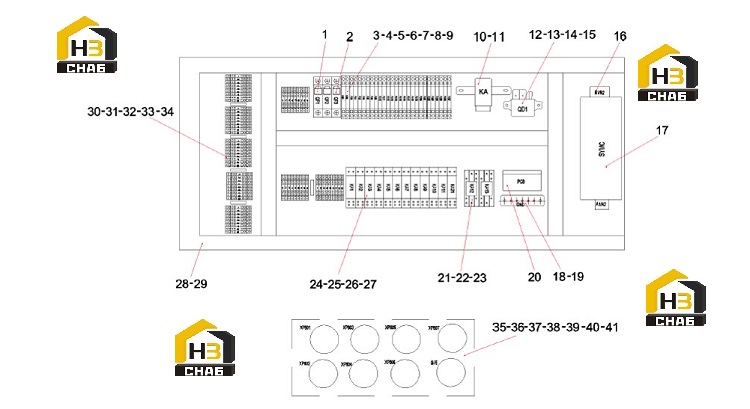

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Disconnector, plastic housing

Каталожный номер:A241200000220

Комплект:2

Примечание:

№ на схеме:2

Наименование:Disconnector, monopoly

Каталожный номер:A241200000221

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuse

Каталожный номер:B241300000020

Комплект:5

Примечание:

№ на схеме:4

Наименование:Fuse

Каталожный номер:B241300000021

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuse

Каталожный номер:B241300000024

Комплект:3

Примечание:

№ на схеме:6

Наименование:Fuse

Каталожный номер:B241300000022

Комплект:18

Примечание:

№ на схеме:7

Наименование:Terminal, wiring

Каталожный номер:A242000000381

Комплект:28

Примечание:

№ на схеме:8

Наименование:Cavalier, adjacent

Каталожный номер:23003013

Комплект:23

Примечание:

№ на схеме:9

Наименование:Rail

Каталожный номер:A241600000002

Комплект:1

Примечание:

№ на схеме:10

Наименование:Relay, intermittent, wiper

Каталожный номер:B240700000265

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plug, cut

Каталожный номер:A241000000040

Комплект:6

Примечание:

№ на схеме:12

Наименование:Relay, current

Каталожный номер:60210957

Комплект:1

Примечание:

№ на схеме:13

Наименование:12-conductor rectangular socket

Каталожный номер:B241000000018

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug, cut

Каталожный номер:B241000000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plug, water

Каталожный номер:B241200000461

Комплект:2

Примечание:

№ на схеме:16

Наименование:Beam, terminal, SYMC

Каталожный номер:A829900003236

Комплект:1

Примечание:

№ на схеме:17

Наименование:Motion controller, SANY

Каталожный номер:A810299000795

Комплект:1

Примечание:

№ на схеме:18

Наименование:Busbar, copper, grounding, empty container loaders

Каталожный номер:12561952

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bounded

Каталожный номер:A241500000015

Комплект:15

Примечание:

№ на схеме:20

Наименование:Set, rollover plate, reach stacker, Sany Port

Каталожный номер:A810299000548

Комплект:1

Примечание:

№ на схеме:21

Наименование:Relay, intermediate

Каталожный номер:B240700000114

Комплект:3

Примечание:

№ на схеме:22

Наименование:Headquarters, relay

Каталожный номер:B240700000125

Комплект:3

Примечание:

№ на схеме:23

Наименование:Clamp, self-retaining

Каталожный номер:B241600000002

Комплект:4

Примечание:

№ на схеме:24

Наименование:Relay, intermediate

Каталожный номер:B240700000399

Комплект:11

Примечание:

№ на схеме:25

Наименование:Headquarters, relay

Каталожный номер:B240700000395

Комплект:11

Примечание:

№ на схеме:26

Наименование:Bounded

Каталожный номер:A242000000007

Комплект:67

Примечание:

№ на схеме:27

Наименование:Rail

Каталожный номер:A241600000011

Комплект:1

Примечание:

№ на схеме:28

Наименование:Driving, cabling

Каталожный номер:60035697

Комплект:5

Примечание:

№ на схеме:29

Наименование:Plate, end and spacer

Каталожный номер:A242000000306

Комплект:2

Примечание:

№ на схеме:30

Наименование:Terminal, connection, double layer

Каталожный номер:60034438

Комплект:72

Примечание:

№ на схеме:31

Наименование:Spacer plate

Каталожный номер:60033845

Комплект:8

Примечание:

№ на схеме:32

Наименование:Fixer, terminal

Каталожный номер:60208151

Комплект:8

Примечание:

№ на схеме:33

Наименование:Repere, WSB

Каталожный номер:B241800000030

Комплект:5

Примечание:

№ на схеме:34

Наименование:Bounded

Каталожный номер:A242000000390

Комплект:300

Примечание:

№ на схеме:35

Наименование:Wire, black

Каталожный номер:A241900000152

Комплект:28

Примечание:

№ на схеме:36

Наименование:Wire, black

Каталожный номер:A241900000055

Комплект:100

Примечание:

№ на схеме:37

Наименование:Socket, round, 332 conductors

Каталожный номер:A241200001143

Комплект:6

Примечание:

№ на схеме:38

Наименование:Axe

Каталожный номер:A241000000290

Комплект:36

Примечание:

№ на схеме:39

Наименование:Axe

Каталожный номер:A241000000291

Комплект:187

Примечание:

№ на схеме:40

Наименование:Plate, positioning

Каталожный номер:B229900006163

Комплект:6

Примечание:

№ на схеме:41

Наименование:Socket, round, 31 conductors

Каталожный номер:60028683

Комплект:1

Примечание:
