Кондиционер 60100848

← Система кондиционирования воздуха (часть3) 11152955 Система смазки автоматическая центральная (часть1) 12913519 →

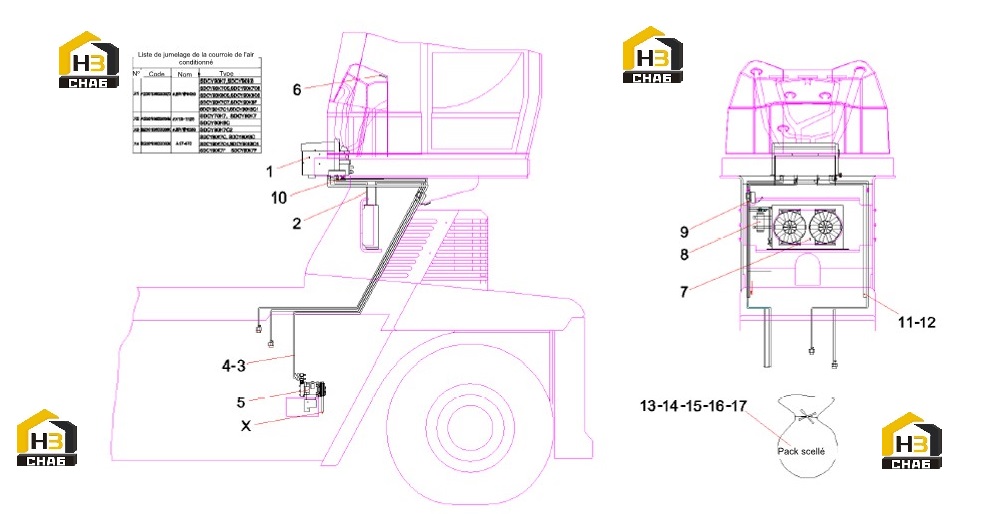

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GP, evaporator

Каталожный номер:60100865

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, hydraulic, high pressure

Каталожный номер:60137518

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, low pressure

Каталожный номер:60137510

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, high pressure

Каталожный номер:60137514

Комплект:1

Примечание:

№ на схеме:5

Наименование:Compressor

Каталожный номер:60137521

Комплект:1

Примечание:

№ на схеме:6

Наименование:Control panel

Каталожный номер:60137554

Комплект:1

Примечание:

№ на схеме:7

Наименование:GP, capacitor

Каталожный номер:60100843

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, air

Каталожный номер:60100852

Комплект:1

Примечание:

№ на схеме:9

Наименование:Valve, hot water, electric

Каталожный номер:60100917

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, lever

Каталожный номер:60100916

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe, purge

Каталожный номер:60100919

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamping, purge pipe

Каталожный номер:60100920

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring seal

Каталожный номер:60100867

Комплект:6

Примечание:

№ на схеме:14

Наименование:O-ring seal

Каталожный номер:60100866

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring seal

Каталожный номер:60100870

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-ring seal

Каталожный номер:60100869

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring seal

Каталожный номер:60100868

Комплект:2

Примечание:
