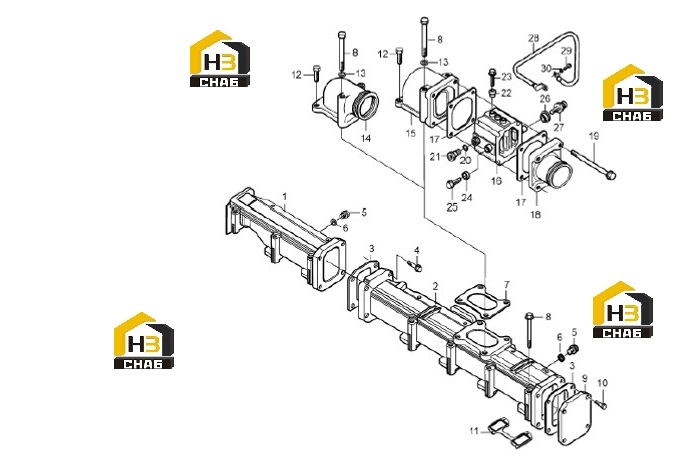

Интеграция воздухозаборника 60138531

← Фильтр топливный 60138882 Турбонагнетатель 60140301 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, air inlet

Каталожный номер:60109543

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, air inlet

Каталожный номер:60109545

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:60109393

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:60109606

Комплект:4

Примечание:

№ на схеме:5

Наименование:Sheet

Каталожный номер:60109495

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60094270

Комплект:1

Примечание:

№ на схеме:7

Наименование:Joint

Каталожный номер:60109417

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screws, flange

Каталожный номер:60109668

Комплект:12

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:60109232

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screws, flange

Каталожный номер:60109674

Комплект:4

Примечание:

№ на схеме:11

Наименование:Joint

Каталожный номер:60109412

Комплект:3

Примечание:

№ на схеме:12

Наименование:Screws, flange

Каталожный номер:60109670

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60109454

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe elbow

Каталожный номер:60131273

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seat, air intake

Каталожный номер:60109546

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pre-heating, air

Каталожный номер:60129949

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joint

Каталожный номер:60109408

Комплект:2

Примечание:

№ на схеме:18

Наименование:Adapter, screw, hose

Каталожный номер:60109664

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60109625

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-ring seal

Каталожный номер:60109742

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:60109821

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve, cushion

Каталожный номер:60109228

Комплект:5

Примечание:

№ на схеме:23

Наименование:Screws, flange

Каталожный номер:60109671

Комплект:5

Примечание:

№ на схеме:24

Наименование:Joint

Каталожный номер:60109416

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt, flange

Каталожный номер:60094285

Комплект:2

Примечание:

№ на схеме:26

Наименование:Joint

Каталожный номер:60109407

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:60109825

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cable

Каталожный номер:60109790

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screws, flange

Каталожный номер:60109667

Комплект:7

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:60109455

Комплект:2

Примечание:
