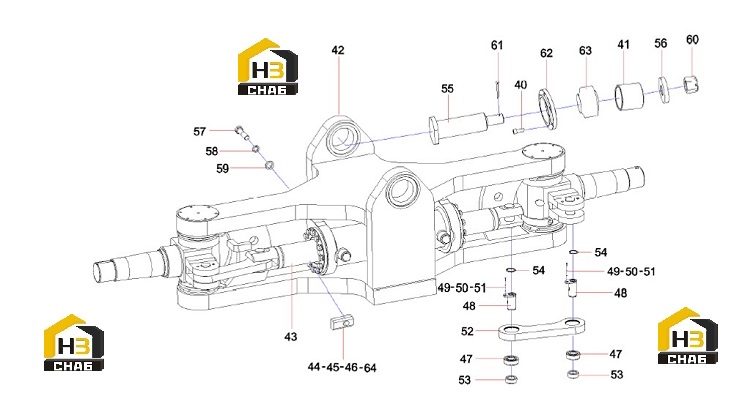

Балка поперечная рулевой оси 10428246

← Мост рулевой 10428246 Гидроцилиндр рулевого управления 10428228 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:40

Наименование:Screw

Каталожный номер:A210204000145

Комплект:24

Примечание:

№ на схеме:41

Наименование:Ring , retainer

Каталожный номер:A820202004756

Комплект:2

Примечание:

№ на схеме:42

Наименование:Cross member, steering axle

Каталожный номер:10428225

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cylinder, steering

Каталожный номер:10428228

Комплект:1

Примечание:

№ на схеме:44

Наименование:Corner, verin

Каталожный номер:10190714

Комплект:4

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:24000389

Комплект:4

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:47

Наименование:Bearing, gasket

Каталожный номер:A210612000023

Комплект:4

Примечание:

№ на схеме:48

Наименование:Connecting pin, connecting rod

Каталожный номер:10854886

Комплект:4

Примечание:

№ на схеме:49

Наименование:Bolt M12x30GB5783 10.90

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:51

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:52

Наименование:Rod, connection

Каталожный номер:10428176

Комплект:2

Примечание:

№ на схеме:53

Наименование:Ring , retainer

Каталожный номер:10040820

Комплект:8

Примечание:

№ на схеме:54

Наименование:Ring, retainer

Каталожный номер:A210416000037

Комплект:8

Примечание:

№ на схеме:55

Наименование:Axle, dowel, steering axle

Каталожный номер:A820301016088

Комплект:2

Примечание:

№ на схеме:56

Наименование:Deflector, shaft end

Каталожный номер:A820101331841

Комплект:2

Примечание:

№ на схеме:57

Наименование:Bolt

Каталожный номер:A210113000243

Комплект:4

Примечание:

№ на схеме:58

Наименование:Washer

Каталожный номер:A210401000011

Комплект:4

Примечание:

№ на схеме:59

Наименование:Washer

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:60

Наименование:Nut

Каталожный номер:A210356000006

Комплект:2

Примечание:

№ на схеме:61

Наименование:Axis

Каталожный номер:A210491000023

Комплект:2

Примечание:

№ на схеме:62

Наименование:Bushing, retainer, bearing seal

Каталожный номер:A820102010714

Комплект:4

Примечание:

№ на схеме:63

Наименование:Bearing, gasket

Каталожный номер:A210612000020

Комплект:2

Примечание:

№ на схеме:64

Наименование:Washer, push

Каталожный номер:10190663

Комплект:4

Примечание:
