Узел крепления распределителя sdj450.4.5 13823151

Узел крепления распределителя sdj450.4.5 13823151

← Система электрическая распределителя a810201050344 Индикатор лампы светодиодный 12934357 →

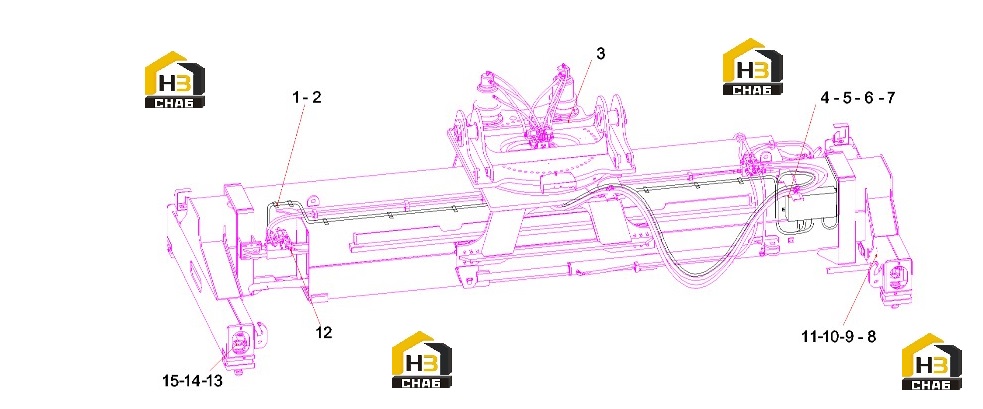

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clip, wire
Каталожный номер:A230200000176
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp
Каталожный номер:A230200000175
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:A229900010155
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Stud, bamper
Каталожный номер:12187870
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer Flat M8
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer Lock M8
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate, fixed
Каталожный номер:60207958
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw M6x12GB70.1
Каталожный номер:A210204000129
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer Lock M6
Каталожный номер:A210401000016
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer Flat M6
Каталожный номер:A210405000006
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Joint, cable, nylon
Каталожный номер:A249900000970
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Body, pipe clamp
Каталожный номер:60165339
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M6x60GB70.1
Каталожный номер:A210204000139
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:60111064
Комплект:24
Примечание:
