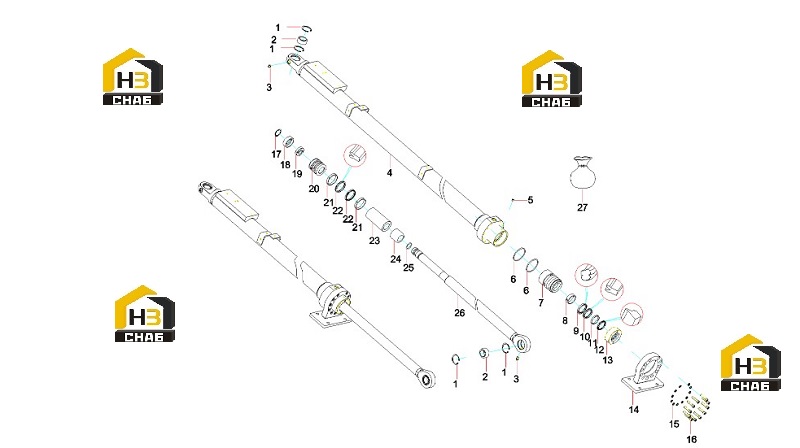

Цилиндр телескопический 12432949

← Цилиндр замка поворотный 11330566 Табличка заводская a810508000146 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, Snap

Каталожный номер:A210416000039

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bearing, Joint

Каталожный номер:A221500000035

Комплект:2

Примечание:

№ на схеме:3

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Assembly, cylinder barrel

Каталожный номер:12432929

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210208000024

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sleeve, guide

Каталожный номер:10208417

Комплект:1

Примечание:

№ на схеме:8

Наименование:UP guide ring

Каталожный номер:B230101001969

Комплект:1

Примечание:

№ на схеме:9

Наименование:GS seal ring

Каталожный номер:B230101001967

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, seal

Каталожный номер:60185273

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, guide, UP

Каталожный номер:B230101001323

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, dustproof

Каталожный номер:B230101000065

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover, pressure

Каталожный номер:10208416

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seat, oil cylinder

Каталожный номер:12703382

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:11

Примечание:

№ на схеме:16

Наименование:Screw M8x40GB70.1

Каталожный номер:A210204000148

Комплект:11

Примечание:

№ на схеме:17

Наименование:Snap Ring External 35mm

Каталожный номер:A210414000028

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cap, clipping key

Каталожный номер:10208422

Комплект:1

Примечание:

№ на схеме:19

Наименование:Key, clipping

Каталожный номер:10208423

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:11120959

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, Wear

Каталожный номер:A880803040003

Комплект:2

Примечание:

№ на схеме:22

Наименование:B7 seal ring

Каталожный номер:B230101000955

Комплект:2

Примечание:

№ на схеме:23

Наименование:Sleeve, separating

Каталожный номер:10208419

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve, buffer

Каталожный номер:10208418

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:A210609000044

Комплект:1

Примечание:

№ на схеме:26

Наименование:Assembly, piston rod

Каталожный номер:10208437

Комплект:1

Примечание:

№ на схеме:27

Наименование:Package, sealing parts, industrial art

Каталожный номер:12493302

Комплект:1

Примечание:
