Стрела в сборе 10419481

← Корпус цилиндра в сборе 10201421 Гидроцилиндр подъема стрелы 13178278 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

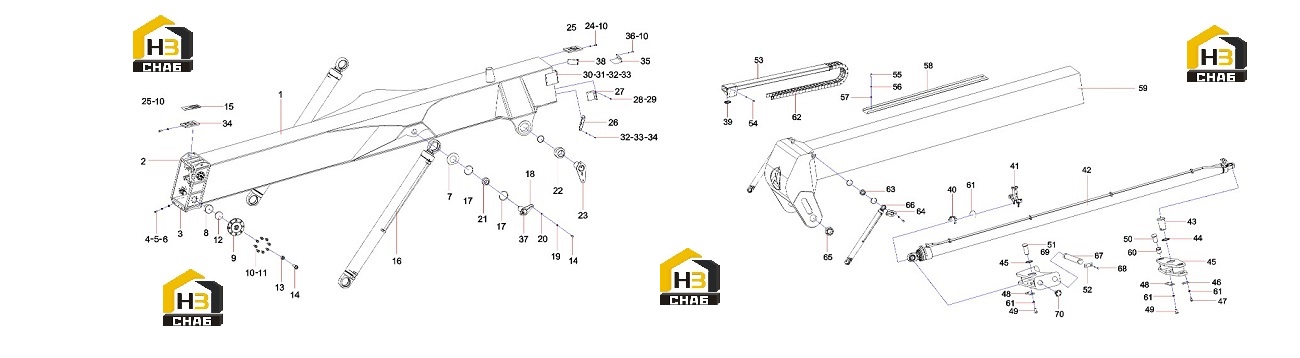

№ на схеме:1

Наименование:Section, basic, boom

Каталожный номер:10201903

Комплект:1

Примечание:

№ на схеме:2

Наименование:Baffle, upper

Каталожный номер:A820101032859

Комплект:1

Примечание:

№ на схеме:3

Наименование:Baffle, lower

Каталожный номер:A820101032860

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000044

Комплект:14

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000002

Комплект:20

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000001

Комплект:14

Примечание:

№ на схеме:7

Наименование:Plate, back-up, nylon

Каталожный номер:11307173

Комплект:4

Примечание:

№ на схеме:8

Наименование:Block, valve, side

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:9

Наименование:Support, retaining

Каталожный номер:A820201000711

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000004

Комплект:106

Примечание:

№ на схеме:11

Наименование:Bolt M16x45GB5783

Каталожный номер:A210111000229

Комплект:24

Примечание:

№ на схеме:12

Наименование:Gasket, side valve block

Каталожный номер:A820101312402

Комплект:6

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A229900007632

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210110000122

Комплект:14

Примечание:

№ на схеме:15

Наименование:Gasket, adjusting, sliding block, 2

Каталожный номер:A820101312400

Комплект:8

Примечание:

№ на схеме:16

Наименование:Cylinder, pitching

Каталожный номер:13178278

Комплект:2

Примечание:

№ на схеме:17

Наименование:Snap Ring Internal M68

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Assemlby, shaft, pitching cylinder

Каталожный номер:10201907

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer Flat M24

Каталожный номер:A210491000122

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer Lock M24

Каталожный номер:A210401000008

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bearing, sliding

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:22

Наименование:Bearing, sliding

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:23

Наименование:Assembly, rear shaft

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M16x40

Каталожный номер:A210111000112

Комплект:16

Примечание:

№ на схеме:25

Наименование:Components, lower sliding block

Каталожный номер:12055819

Комплект:4

Примечание:

№ на схеме:26

Наименование:Support

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover, rainproof, sensor

Каталожный номер:A820101341776

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210210000010

Комплект:3

Примечание:

№ на схеме:29

Наименование:Washer Lock M6

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:30

Наименование:Plate, mounting, displacement sensor

Каталожный номер:A820101337402

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer Lock M10

Каталожный номер:A210111000011

Комплект:6

Примечание:

№ на схеме:32

Наименование:Washer Flat M10

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:33

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:34

Наименование:Components, sliding block, upper

Каталожный номер:A810303990183

Комплект:4

Примечание:

№ на схеме:35

Наименование:Baffle, rear

Каталожный номер:A820101312406

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M16x30GB5783

Каталожный номер:A210111000227

Комплект:6

Примечание:

№ на схеме:37

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:38

Наименование:Support

Каталожный номер:13818139

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sleeve, protective, rubber

Каталожный номер:11804806

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000234

Комплект:7

Примечание:

№ на схеме:41

Наименование:Support, sliding, telescopic cylinder

Каталожный номер:13246350

Комплект:1

Примечание:

№ на схеме:42

Наименование:Assembly, telescopic cylinder

Каталожный номер:13147817

Комплект:1

Примечание:

№ на схеме:43

Наименование:Shaft, telescopic cylinder

Каталожный номер:A820301020692

Комплект:1

Примечание:

№ на схеме:44

Наименование:Gasket, adjusting, telescopic cylinder

Каталожный номер:A820102010496

Комплект:4

Примечание:

№ на схеме:45

Наименование:Frame, connecting, telescopic cylinder

Каталожный номер:A810312100021

Комплект:1

Примечание:

№ на схеме:46

Наименование:Baffle, shaft end

Каталожный номер:A820101312408

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:48

Наименование:Baffle, shaft end

Каталожный номер:A820101312407

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000107

Комплект:4

Примечание:

№ на схеме:50

Наименование:Shaft, connecting

Каталожный номер:A820301020670

Комплект:2

Примечание:

№ на схеме:51

Наименование:Shaft, telescopic cylinder

Каталожный номер:11865288

Комплект:1

Примечание:

№ на схеме:52

Наименование:Plate, pressure, coupling shaft

Каталожный номер:11447999

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bracket, slot, hose

Каталожный номер:13045939

Комплект:1

Примечание:

№ на схеме:54

Наименование:Screw M16x40GB70.1

Каталожный номер:A210204000165

Комплект:48

Примечание:

№ на схеме:55

Наименование:Bolt M8x25

Каталожный номер:A210111000090

Комплект:34

Примечание:

№ на схеме:56

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:34

Примечание:

№ на схеме:57

Наименование:Nut

Каталожный номер:A210307000012

Комплект:34

Примечание:

№ на схеме:58

Наименование:Groove, drag-chain

Каталожный номер:A820101312460

Комплект:1

Примечание:

№ на схеме:59

Наименование:Section, telescopic, arm

Каталожный номер:11448585

Комплект:1

Примечание:

№ на схеме:60

Наименование:Sleeve, eccentric

Каталожный номер:11044952

Комплект:2

Примечание:

№ на схеме:61

Наименование:Washer Lock M20

Каталожный номер:A210401000006

Комплект:11

Примечание:

№ на схеме:62

Наименование:Chain, drag

Каталожный номер:B229900003376

Комплект:1

Примечание:

№ на схеме:63

Наименование:Bearing, joint

Каталожный номер:A210612000006

Комплект:2

Примечание:

№ на схеме:64

Наименование:Shaft, pin

Каталожный номер:A810312110031

Комплект:2

Примечание:

№ на схеме:65

Наименование:Bearing, sliding

Каталожный номер:10859964

Комплект:2

Примечание:

№ на схеме:66

Наименование:Cylinder, damping

Каталожный номер:10202942

Комплект:2

Примечание:

№ на схеме:67

Наименование:Shaft, coupling

Каталожный номер:11447998

Комплект:1

Примечание:

№ на схеме:68

Наименование:Screw M16x30GB70.1

Каталожный номер:A210204000158

Комплект:12

Примечание:

№ на схеме:69

Наименование:Bearer, front, telescopic cylinder

Каталожный номер:11446526

Комплект:1

Примечание:

№ на схеме:70

Наименование:Pin, clip

Каталожный номер:13245284

Комплект:2

Примечание:
