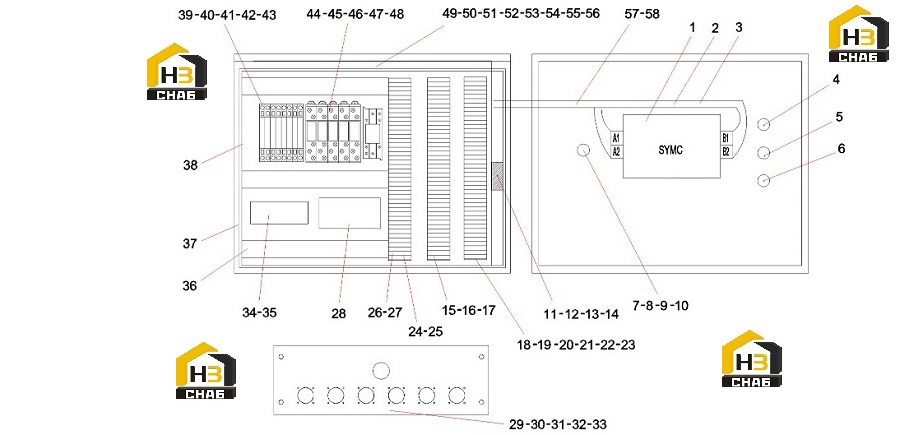

Схема панели электрическая 12895887

← Шкаф электрический управления 12895956 Табличка 12617045 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly, movement controller, SANY

Каталожный номер:A810201206127

Комплект:1

Примечание:

№ на схеме:2

Наименование:Harness, erminal, SYMC

Каталожный номер:A829900003236

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp

Каталожный номер:A229900004092

Комплект:4

Примечание:

№ на схеме:4

Наименование:Lamp, indicator

Каталожный номер:60134344

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lamp, indicator

Каталожный номер:60134345

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lamp, indicator

Каталожный номер:60134346

Комплект:1

Примечание:

№ на схеме:7

Наименование:Switch, knob

Каталожный номер:60269945

Комплект:1

Примечание:

№ на схеме:8

Наименование:Block, contact, normally-closed

Каталожный номер:60263159

Комплект:3

Примечание:

№ на схеме:9

Наименование:Block, contact, normally-opened

Каталожный номер:60263158

Комплект:3

Примечание:

№ на схеме:10

Наименование:Pedestal

Каталожный номер:60271427

Комплект:1

Примечание:

№ на схеме:11

Наименование:Relay

Каталожный номер:60210957

Комплект:1

Примечание:

№ на схеме:12

Наименование:Receptacle, 2-position

Каталожный номер:B241000000018

Комплект:1

Примечание:

№ на схеме:13

Наименование:Socket, sectional

Каталожный номер:B241000000001

Комплект:2

Примечание:

№ на схеме:14

Наименование:Terminal, copper wire, peephole

Каталожный номер:60162156

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rail

Каталожный номер:A241600000002

Комплект:2

Примечание:

№ на схеме:16

Наименование:Terminal

Каталожный номер:A242000000055

Комплект:5

Примечание:

№ на схеме:17

Наименование:Terminal

Каталожный номер:B242000000017

Комплект:130

Примечание:

№ на схеме:18

Наименование:Mark, WSB

Каталожный номер:B241800000030

Комплект:1

Примечание:

№ на схеме:19

Наименование:Mark, WSB

Каталожный номер:B241800000031

Комплект:1

Примечание:

№ на схеме:20

Наименование:Mark, WSB

Каталожный номер:B241800000032

Комплект:1

Примечание:

№ на схеме:21

Наименование:Mark, WSB

Каталожный номер:B241800000033

Комплект:1

Примечание:

№ на схеме:22

Наименование:Mark, WSB

Каталожный номер:B241800000034

Комплект:1

Примечание:

№ на схеме:23

Наименование:Mark, WSB

Каталожный номер:B241800000035

Комплект:1

Примечание:

№ на схеме:24

Наименование:Wire

Каталожный номер:A241900000055

Комплект:300

Примечание:

№ на схеме:25

Наименование:Terminal

Каталожный номер:A242000000390

Комплект:250

Примечание:

№ на схеме:26

Наименование:Wire

Каталожный номер:A241900000152

Комплект:50

Примечание:

№ на схеме:27

Наименование:Terminal

Каталожный номер:A242000000013

Комплект:30

Примечание:

№ на схеме:28

Наименование:Assembly, change-over plate, reach stacker, Sany Port

Каталожный номер:A810299000548

Комплект:1

Примечание:

№ на схеме:29

Наименование:Receptacle, 32-position

Каталожный номер:A241200001143

Комплект:6

Примечание:

№ на схеме:30

Наименование:Receptacle, 31-pin

Каталожный номер:60028683

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:A241000000290

Комплект:36

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:A241000000291

Комплект:187

Примечание:

№ на схеме:33

Наименование:Pad, rubber

Каталожный номер:11619369

Комплект:1

Примечание:

№ на схеме:34

Наименование:Busbar, copper, grounding, empty container handler

Каталожный номер:12561952

Комплект:1

Примечание:

№ на схеме:35

Наименование:Terminal, copper wire, peephole

Каталожный номер:60162155

Комплект:8

Примечание:

№ на схеме:36

Наименование:Duct, cabling

Каталожный номер:60035696

Комплект:2

Примечание:

№ на схеме:37

Наименование:Cabinet, electric control

Каталожный номер:12617045

Комплект:1

Примечание:

№ на схеме:38

Наименование:Rail, clamp

Каталожный номер:A241600000022

Комплект:1

Примечание:

№ на схеме:39

Наименование:Teminal, wiring

Каталожный номер:A242000000381

Комплект:8

Примечание:

№ на схеме:40

Наименование:Fuse

Каталожный номер:B241300000022

Комплект:2

Примечание:

№ на схеме:41

Наименование:Fuse

Каталожный номер:B241300000021

Комплект:3

Примечание:

№ на схеме:42

Наименование:Fuse

Каталожный номер:B241300000024

Комплект:3

Примечание:

№ на схеме:43

Наименование:Jumper, adjacent

Каталожный номер:23003013

Комплект:4

Примечание:

№ на схеме:44

Наименование:Relay, intermediate

Каталожный номер:B240700000399

Комплект:5

Примечание:

№ на схеме:45

Наименование:Seat, relay

Каталожный номер:B240700000395

Комплект:5

Примечание:

№ на схеме:46

Наименование:Relay, intermediate

Каталожный номер:B240700000114

Комплект:1

Примечание:

№ на схеме:47

Наименование:Relay seat

Каталожный номер:B240700000125

Комплект:1

Примечание:

№ на схеме:48

Наименование:Clip

Каталожный номер:B241600000002

Комплект:2

Примечание:

№ на схеме:49

Наименование:Screw

Каталожный номер:A210210000015

Комплект:60

Примечание:

№ на схеме:50

Наименование:Strap, nylon

Каталожный номер:A239900000051

Комплект:80

Примечание:

№ на схеме:51

Наименование:Lamp, working

Каталожный номер:60016006

Комплект:1

Примечание:

№ на схеме:52

Наименование:Receptacle, 2-pin

Каталожный номер:B241200000582

Комплект:1

Примечание:

№ на схеме:53

Наименование:Lock, 2-pin

Каталожный номер:A249900001139

Комплект:1

Примечание:

№ на схеме:54

Наименование:Pin

Каталожный номер:B249900000288

Комплект:1

Примечание:

№ на схеме:55

Наименование:Plug, 2-pin

Каталожный номер:B241200000590

Комплект:1

Примечание:

№ на схеме:56

Наименование:Terminals, copper tube

Каталожный номер:60154916

Комплект:20

Примечание:

№ на схеме:57

Наименование:Lock, 2-pin

Каталожный номер:B241200000584

Комплект:1

Примечание:

№ на схеме:58

Наименование:Socket

Каталожный номер:B229900001093

Комплект:1

Примечание:
