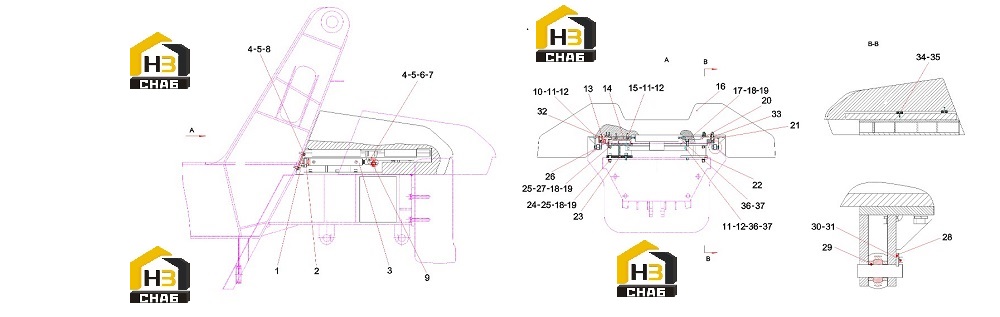

Система противовеса (часть2) 12071028

← Система противовеса (часть1) 12395059 Узел корпуса цилиндра a870101000001 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat, coupling

Каталожный номер:12103232

Комплект:2

Примечание:

№ на схеме:2

Наименование:Shaft, pin

Каталожный номер:A820301014171

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:A870101000001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer Flat M20

Каталожный номер:A210405000008

Комплект:12

Примечание:

№ на схеме:5

Наименование:Washer Lock M20

Каталожный номер:A210401000006

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt M20x55GB5783 10.9

Каталожный номер:A210111000061

Комплект:8

Примечание:

№ на схеме:7

Наименование:Seat, coupling

Каталожный номер:12103461

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M20x45 10.9

Каталожный номер:A210111000289

Комплект:4

Примечание:

№ на схеме:9

Наименование:Baffle

Каталожный номер:11942548

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000045

Комплект:16

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000004

Комплект:34

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000003

Комплект:36

Примечание:

№ на схеме:13

Наименование:Plate, pressure, short

Каталожный номер:12102483

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rail, sliding, upper

Каталожный номер:A820103010620

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000160

Комплект:16

Примечание:

№ на схеме:16

Наименование:Counterweight, movable

Каталожный номер:11697825

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M24x70GB70.1 10.9

Каталожный номер:A210204000095

Комплект:10

Примечание:

№ на схеме:18

Наименование:Washer Lock M24

Каталожный номер:A210401000008

Комплект:22

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000009

Комплект:30

Примечание:

№ на схеме:20

Наименование:Guide, lower (1)

Каталожный номер:A820401000144

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, pressure, long

Каталожный номер:12480758

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plate, support, counterweight

Каталожный номер:13488188

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, support, counterweight

Каталожный номер:13488181

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M24x100GB70.1 10.9

Каталожный номер:A210204000078

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M24GB6170

Каталожный номер:A210307000030

Комплект:8

Примечание:

№ на схеме:26

Наименование:Guide, lower (2)

Каталожный номер:A820401000145

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M24x120GB70.1 10.9

Каталожный номер:A210204000080

Комплект:4

Примечание:

№ на схеме:28

Наименование:Plate, lock

Каталожный номер:A820102010500

Комплект:4

Примечание:

№ на схеме:29

Наименование:Pad, adjusting

Каталожный номер:A820102010501

Комплект:8

Примечание:

№ на схеме:30

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000146

Комплект:8

Примечание:

№ на схеме:32

Наименование:Pad, adjusting, short pressure plate

Каталожный номер:10240838

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pad, adjusting, long pressure plate

Каталожный номер:10239551

Комплект:4

Примечание:

№ на схеме:34

Наименование:Block, retaining

Каталожный номер:10470206

Комплект:4

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210204000273

Комплект:8

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000040

Комплект:6

Примечание:

№ на схеме:37

Наименование:Bolt M16x70GB5783 10.9

Каталожный номер:A210111000291

Комплект:6

Примечание:
