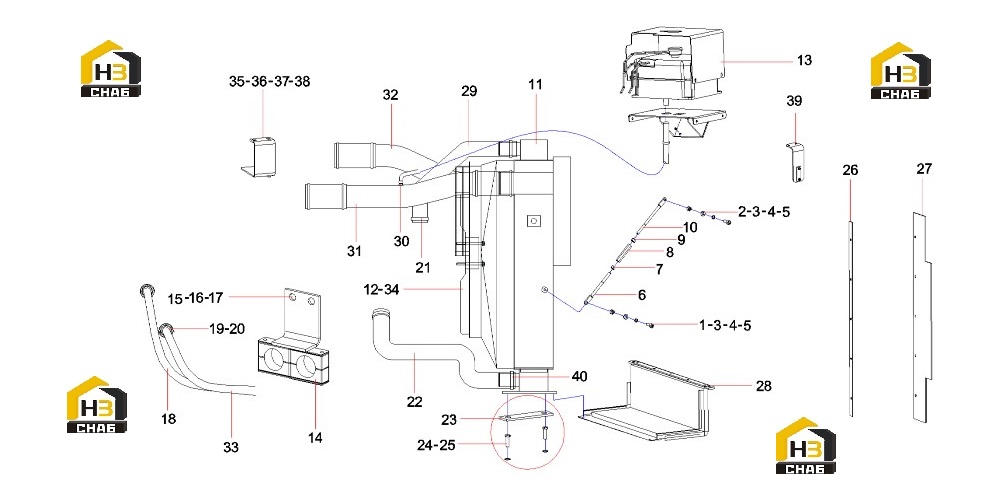

Система охлаждения воздуха 12334679

← Патрубок выпускной 12225245 Бак расширительный 13146132 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer Lock M10

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M10x40GB5783

Каталожный номер:A210111000027

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer Flat M10

Каталожный номер:A210405000011

Комплект:10

Примечание:

№ на схеме:4

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:10

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Rod, support

Каталожный номер:A820301017320

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M12x1.5GB6171

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:8

Наименование:Rod, adjusting

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut, rotating, left

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:10

Наименование:Rod, support

Каталожный номер:A820301018012

Комплект:2

Примечание:

№ на схеме:11

Наименование:Radiator

Каталожный номер:A229900009730

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fan

Каталожный номер:B229900003113

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assembly, expansion water tank, plastic

Каталожный номер:13146132

Комплект:1

Примечание:

№ на схеме:14

Наименование:Support, oil pipe

Каталожный номер:11306596

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:10473566

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:60032045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000671

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp, Mounting

Каталожный номер:A229900003104

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pipe, water-intake

Каталожный номер:10016467

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pad, damping, water tank

Каталожный номер:A820606010610

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000283

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:26

Наименование:Plate, pressure

Каталожный номер:11345560

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plate, rubber

Каталожный номер:10474415

Комплект:2

Примечание:

№ на схеме:28

Наименование:Cover, guide wind

Каталожный номер:10071598

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, rubber, outflow

Каталожный номер:10016470

Комплект:1

Примечание:

№ на схеме:30

Наименование:Joint, ventilation pipe

Каталожный номер:10016466

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe, connecting (1)

Каталожный номер:10053234

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe, connecting (2)

Каталожный номер:10016469

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:60013088

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt, fan

Каталожный номер:10016471

Комплект:6

Примечание:

№ на схеме:35

Наименование:Seat, clamp, oil pipe, torque converter

Каталожный номер:11055423

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:39

Наименование:Fixing, engine oil pipe, gearbox

Каталожный номер:10808146

Комплект:1

Примечание:

№ на схеме:40

Наименование:T-type anchor ear

Каталожный номер:A229900006067

Комплект:2

Примечание:
