Система гидравлическая 10450696

← Щуп масломерный (часть2) 11765895 Схема сборки компонентов главного клапана 10450647 →

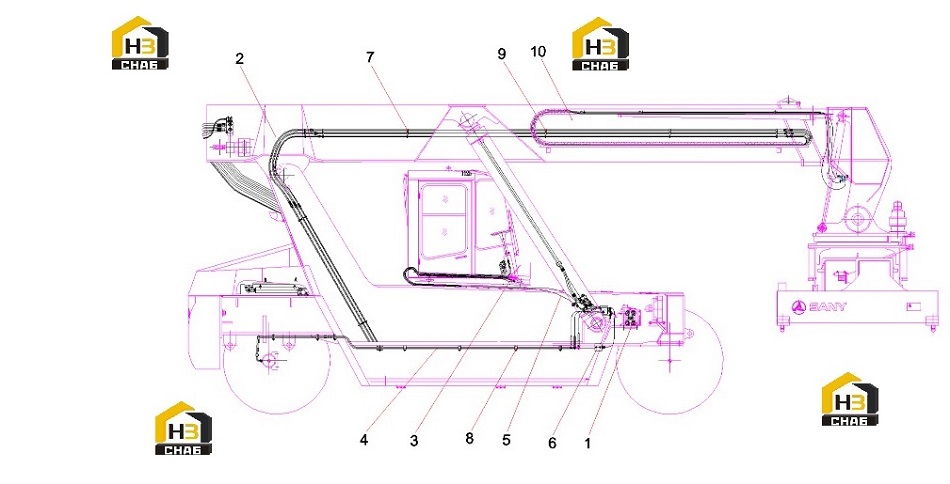

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Layout, pipeline, frame

Каталожный номер:10450647

Комплект:1

Примечание:

№ на схеме:2

Наименование:Layout, boom

Каталожный номер:11155390

Комплект:1

Примечание:

№ на схеме:3

Наименование:System, brake, radiator

Каталожный номер:10397319

Комплект:1

Примечание:

№ на схеме:4

Наименование:System, steering

Каталожный номер:10450139

Комплект:1

Примечание:

№ на схеме:5

Наименование:Diagram, layout, moving system

Каталожный номер:10432886

Комплект:1

Примечание:

№ на схеме:6

Наименование:System, control

Каталожный номер:10427001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Layout, clamp, boom

Каталожный номер:10032938

Комплект:1

Примечание:

№ на схеме:8

Наименование:Layout, assemblying, pipe clamp, frame

Каталожный номер:12364911

Комплект:1

Примечание:

№ на схеме:9

Наименование:Layout, clamp body, boom

Каталожный номер:12591425

Комплект:1

Примечание:

№ на схеме:10

Наименование:Diagram, layout, hydraulic system

Каталожный номер:12611373

Комплект:1

Примечание:
