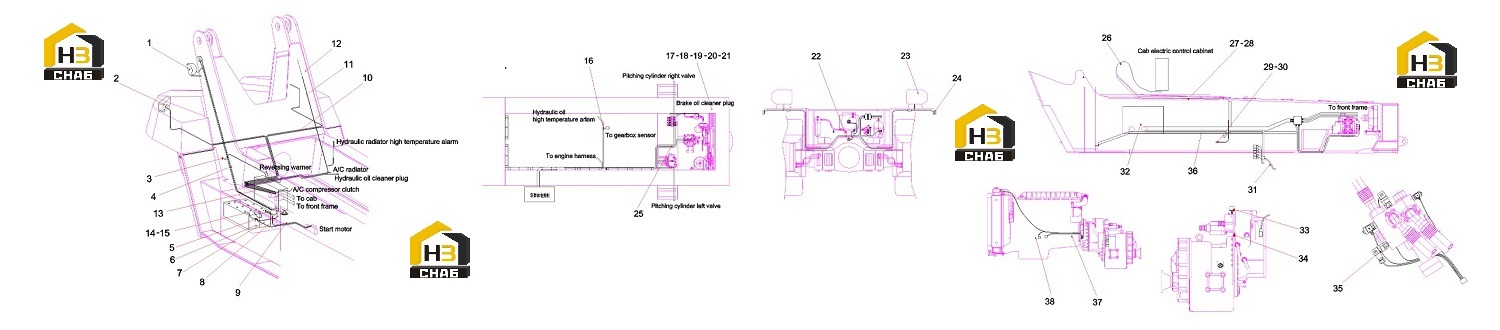

Система электрическая 13061381

← Устройство рулевое 12907176 Лампа галогенная 12895470 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp, halogen

Каталожный номер:12895470

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lamp, tail, LED

Каталожный номер:12901982

Комплект:2

Примечание:

№ на схеме:3

Наименование:Switch, proximity

Каталожный номер:12916541

Комплект:2

Примечание:

№ на схеме:4

Наименование:Harness, diagonal boom

Каталожный номер:12893891

Комплект:1

Примечание:

№ на схеме:5

Наименование:Switch, power supply

Каталожный номер:60143816

Комплект:1

Примечание:

№ на схеме:6

Наименование:Battery

Каталожный номер:12934743

Комплект:1

Примечание:

№ на схеме:7

Наименование:Harness, engine

Каталожный номер:12906703

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sensor, liquid level

Каталожный номер:12912669

Комплект:1

Примечание:

№ на схеме:9

Наименование:Harness, power

Каталожный номер:12905324

Комплект:1

Примечание:

№ на схеме:10

Наименование:Handle, rear, frame

Каталожный номер:12904502

Комплект:1

Примечание:

№ на схеме:11

Наименование:Diagram, assembling, cable support, frame body

Каталожный номер:A810201055737

Комплект:1

Примечание:

№ на схеме:12

Наименование:Horn, polyphonic

Каталожный номер:12912580

Комплект:1

Примечание:

№ на схеме:13

Наименование:Relay

Каталожный номер:60210957

Комплект:1

Примечание:

№ на схеме:14

Наименование:Terminals, copper tube

Каталожный номер:60154916

Комплект:8

Примечание:

№ на схеме:15

Наименование:Terminal, connection, copper

Каталожный номер:60062765

Комплект:8

Примечание:

№ на схеме:16

Наименование:Harness, torque converter, gear shifter

Каталожный номер:12893735

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, Tube, Single

Каталожный номер:60165334

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:60111064

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw M6x60GB70.1

Каталожный номер:A210204000139

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clamp, fastening

Каталожный номер:13654076

Комплект:50

Примечание:

№ на схеме:21

Наименование:Clamp, fastening

Каталожный номер:13654056

Комплект:50

Примечание:

№ на схеме:22

Наименование:Horn

Каталожный номер:12912575

Комплект:1

Примечание:

№ на схеме:23

Наименование:Headlight, front

Каталожный номер:12901989

Комплект:2

Примечание:

№ на схеме:24

Наименование:Lamp, mark, side, LED

Каталожный номер:12901990

Комплект:2

Примечание:

№ на схеме:25

Наименование:Handle, middle front, frame

Каталожный номер:12904869

Комплект:1

Примечание:

№ на схеме:26

Наименование:Harness, drag-chain, 3

Каталожный номер:12893625

Комплект:1

Примечание:

№ на схеме:27

Наименование:Harness, drag-chain,1

Каталожный номер:12893282

Комплект:1

Примечание:

№ на схеме:28

Наименование:Harness, drag-chain, 2

Каталожный номер:12893508

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:B229900002528

Комплект:35

Примечание:

№ на схеме:30

Наименование:Seal, Plug

Каталожный номер:B229900001096

Комплект:29

Примечание:

№ на схеме:31

Наименование:Sensor, temperature

Каталожный номер:12912717

Комплект:2

Примечание:

№ на схеме:32

Наименование:Assembly, electric control cabinet, frame

Каталожный номер:12895956

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sensor, pressure

Каталожный номер:12912737

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sensor, temperature

Каталожный номер:12912711

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sensor, pressure

Каталожный номер:12912754

Комплект:4

Примечание:

№ на схеме:36

Наименование:Welding, clamp, frame body

Каталожный номер:13289779

Комплект:1

Примечание:

№ на схеме:37

Наименование:Lists, configuration, Cummins

Каталожный номер:13000731

Комплект:1

Примечание:

№ на схеме:38

Наименование:Band, dual loop, black

Каталожный номер:60119462

Комплект:25

Примечание:
