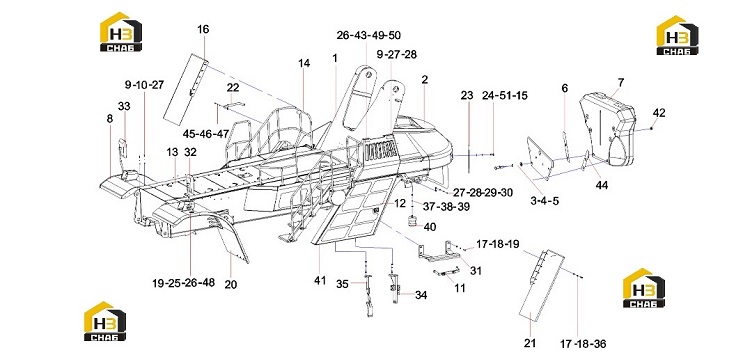

Рама в сборе 10918514

← Корпус зажима стрелы 12591425 Система противовеса (часть1) 12395059 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Weldment, frame body

Каталожный номер:11088347

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembly, counterweight, movable

Каталожный номер:12395059

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A820102010533

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60269169

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plate, backup

Каталожный номер:A820101338054

Комплект:2

Примечание:

№ на схеме:7

Наименование:Counterweight, (2)

Каталожный номер:10042916

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate, mudguard, (right)

Каталожный номер:12457630

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x30

Каталожный номер:A210111000038

Комплект:24

Примечание:

№ на схеме:10

Наименование:Washer Flat M12

Каталожный номер:A210404000004

Комплект:24

Примечание:

№ на схеме:11

Наименование:Support

Каталожный номер:11849040

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover, guide wind

Каталожный номер:13434648

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assembly, cover plate

Каталожный номер:11084418

Комплект:1

Примечание:

№ на схеме:14

Наименование:Assembly, handrail and platform

Каталожный номер:10941541

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer Flat M6

Каталожный номер:A210405000006

Комплект:8

Примечание:

№ на схеме:16

Наименование:Dashboard, rear, right

Каталожный номер:12009348

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210404000008

Комплект:24

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:19

Наименование:Bolt M8x25

Каталожный номер:A210111000090

Комплект:8

Примечание:

№ на схеме:20

Наименование:Plate, mudguard, (left)

Каталожный номер:12457625

Комплект:1

Примечание:

№ на схеме:21

Наименование:Dashboard, rear, left

Каталожный номер:13116970

Комплект:1

Примечание:

№ на схеме:22

Наименование:Support, oil-water separator

Каталожный номер:10136225

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate, mounting, tail lamp

Каталожный номер:11006387

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210210000017

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer Flat M8

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:26

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000002

Комплект:30

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000001

Комплект:12

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:30

Наименование:Block, retaining

Каталожный номер:10106057

Комплект:2

Примечание:

№ на схеме:31

Наименование:Support, oil-radiation, hydraulic

Каталожный номер:10246102

Комплект:2

Примечание:

№ на схеме:32

Наименование:Assembly, rearview mirrow, left

Каталожный номер:10201511

Комплект:1

Примечание:

№ на схеме:33

Наименование:Assembly, rearview mirrow, right

Каталожный номер:10182064

Комплект:1

Примечание:

№ на схеме:34

Наименование:Seat, clamp, exhaust pipe

Каталожный номер:11196780

Комплект:2

Примечание:

№ на схеме:35

Наименование:Seat, clamp, exhaust pipe

Каталожный номер:10165028

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M16x40

Каталожный номер:A210111000112

Комплект:24

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000029

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer Flat M20

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer Lock M20

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:40

Наименование:Absorber, shock

Каталожный номер:A222000000066

Комплект:2

Примечание:

№ на схеме:41

Наименование:Assembly, covering parts

Каталожный номер:12486217

Комплект:1

Примечание:

№ на схеме:42

Наименование:Sleeve, mounting

Каталожный номер:10480997

Комплект:8

Примечание:

№ на схеме:43

Наименование:Plate, coupling

Каталожный номер:10545244

Комплект:4

Примечание:

№ на схеме:44

Наименование:Plate, backup

Каталожный номер:10761321

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer Flat M10

Каталожный номер:A210404000003

Комплект:2

Примечание:

№ на схеме:46

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bolt M10X25

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:48

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:49

Наименование:Bolt M8x40

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:50

Наименование:Washer Flat M8

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:51

Наименование:Washer Lock M6

Каталожный номер:A210401000016

Комплект:8

Примечание:
