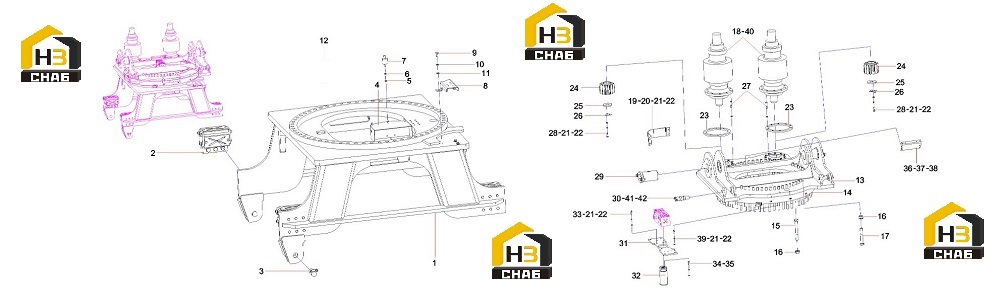

Платформа поворотная a810421000785

← Табличка заводская 10518408 Блок скольжения a810314000009 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turntable, lower

Каталожный номер:A810421000787

Комплект:1

Примечание:

№ на схеме:2

Наименование:Assembly, sliding block

Каталожный номер:A810314000009

Комплект:4

Примечание:

№ на схеме:3

Наименование:Assembly, pin shaft

Каталожный номер:A810421000799

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cover, indicator lamp

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer Flat M8

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:7

Наименование:Stud, bamper

Каталожный номер:12187870

Комплект:4

Примечание:

№ на схеме:8

Наименование:Support, pipeline

Каталожный номер:A820101328024

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000002

Комплект:23

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000001

Комплект:23

Примечание:

№ на схеме:12

Наименование:Assembly, pipeline, lubrication oil

Каталожный номер:11783402

Комплект:1

Примечание:

№ на схеме:13

Наименование:Turntable, upper

Каталожный номер:11733318

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing, slewing

Каталожный номер:11135150

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M24x200GB5782 10.9

Каталожный номер:A210110000213

Комплект:60

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A229900007632

Комплект:116

Примечание:

№ на схеме:17

Наименование:Bolt M24x160GB5782 10.9

Каталожный номер:A210110000260

Комплект:56

Примечание:

№ на схеме:18

Наименование:Reductor

Каталожный номер:60136999

Комплект:2

Примечание:

№ на схеме:19

Наименование:Baffle, gear, reductor

Каталожный номер:A820101328023

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer Lock M10

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:21

Наименование:Washer Lock M10

Каталожный номер:A210401000001

Комплект:16

Примечание:

№ на схеме:22

Наименование:Washer Flat M10

Каталожный номер:A210405000011

Комплект:16

Примечание:

№ на схеме:23

Наименование:Ring, nut

Каталожный номер:10265981

Комплект:2

Примечание:

№ на схеме:24

Наименование:Gear, small

Каталожный номер:A820210000292

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate, pressure

Каталожный номер:13016694

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plate, pressure

Каталожный номер:13016697

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M12x60GB5783 10.9

Каталожный номер:A210111000103

Комплект:20

Примечание:

№ на схеме:28

Наименование:Bolt M8x30

Каталожный номер:A210111000293

Комплект:8

Примечание:

№ на схеме:29

Наименование:Shaft, pin, connecting

Каталожный номер:13196906

Комплект:2

Примечание:

№ на схеме:30

Наименование:Assembly, pin shaft

Каталожный номер:A810421000800

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plate, connecting, slewing joint

Каталожный номер:A820101328029

Комплект:1

Примечание:

№ на схеме:32

Наименование:Joint, slewing

Каталожный номер:A229900005468

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M10x30

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:8

Примечание:

№ на схеме:35

Наименование:Washer Lock M8

Каталожный номер:A210401000017

Комплект:16

Примечание:

№ на схеме:36

Наименование:Seat, rope-fastening

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:6

Примечание:

№ на схеме:38

Наименование:Washer Lock M6

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:39

Наименование:Bolt M10x40GB5783

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:40

Наименование:Motor, gerotor

Каталожный номер:60006613

Комплект:2

Примечание:

№ на схеме:41

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bolt M20x50GB5783

Каталожный номер:A210111000108

Комплект:4

Примечание:
