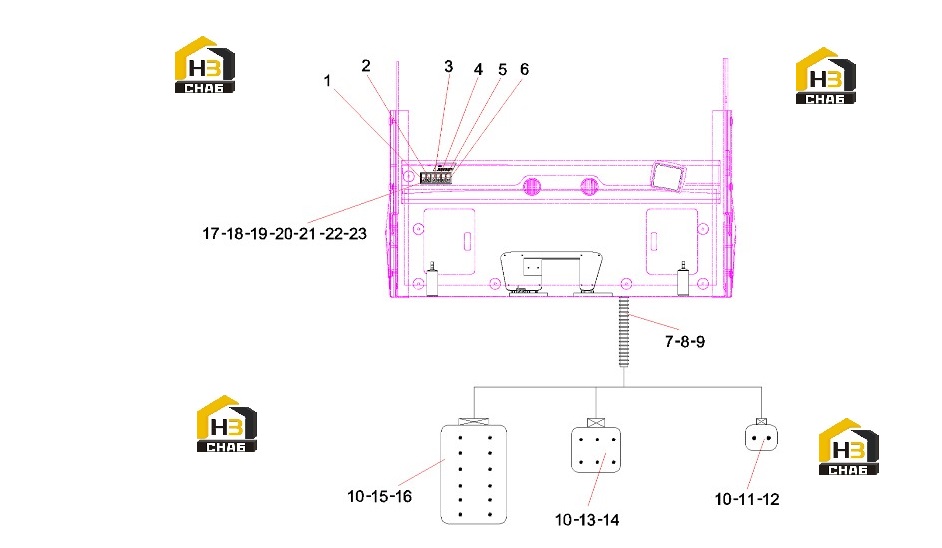

Переключатель на передней панели радиоприемника 12905833

← Панель управления передняя 12907041 Педаль ускорительная 13014972 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Card, symbol

Каталожный номер:B241800000016

Комплект:1

Примечание:

№ на схеме:2

Наименование:Card, symbol

Каталожный номер:B241800000021

Комплект:1

Примечание:

№ на схеме:3

Наименование:Card, symbol

Каталожный номер:B241800000008

Комплект:1

Примечание:

№ на схеме:4

Наименование:Card, symbol

Каталожный номер:B241800000020

Комплект:1

Примечание:

№ на схеме:5

Наименование:Card, symbol

Каталожный номер:B241800000005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Card, symbol

Каталожный номер:B241800000003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cable

Каталожный номер:A241900000014

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose, nylon

Каталожный номер:A239900000563

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cable

Каталожный номер:A241900000012

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:B249900000288

Комплект:20

Примечание:

№ на схеме:11

Наименование:Lock, 2-pin

Каталожный номер:A249900001139

Комплект:1

Примечание:

№ на схеме:12

Наименование:Receptacle, 2-pin

Каталожный номер:B241200000582

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lock, 6-position Receptacle

Каталожный номер:A249900001140

Комплект:1

Примечание:

№ на схеме:14

Наименование:Receptacle, 6-pin

Каталожный номер:B241200000606

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lock, 12-pin

Каталожный номер:23005309

Комплект:1

Примечание:

№ на схеме:16

Наименование:Receptacle, 12-pin

Каталожный номер:B241200000583

Комплект:1

Примечание:

№ на схеме:17

Наименование:Switch, rocker

Каталожный номер:A241200000539

Комплект:6

Примечание:

№ на схеме:18

Наименование:Frame, Single, Side

Каталожный номер:A249900000513

Комплект:2

Примечание:

№ на схеме:19

Наименование:Frame

Каталожный номер:A249900000514

Комплект:4

Примечание:

№ на схеме:20

Наименование:Lamp

Каталожный номер:60067206

Комплект:6

Примечание:

№ на схеме:21

Наименование:Holder, Indicator

Каталожный номер:A249900000520

Комплект:6

Примечание:

№ на схеме:22

Наименование:8-cable socket protective sleeve (rocker switch)

Каталожный номер:A249900000519

Комплект:6

Примечание:

№ на схеме:23

Наименование:Receptacle

Каталожный номер:A241000000040

Комплект:72

Примечание:
