Педаль 12142583

Педаль 12142583

← Сиденье водителя 10422631 Колонка рулевая в сборе 60025888 →

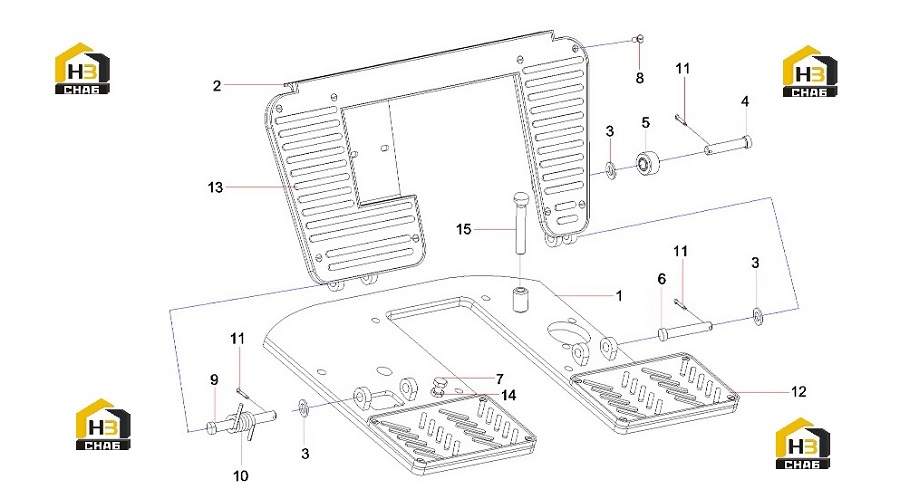

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seat, bottom
Каталожный номер:12142587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pedal
Каталожный номер:12142593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer Flat M10
Каталожный номер:A210405000011
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shaft, pin, roller
Каталожный номер:13058570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Roller
Каталожный номер:10253342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shaft, pin, right
Каталожный номер:12142582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M8x16
Каталожный номер:A210111000088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M5x10GB819.1
Каталожный номер:A210211000002
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft, pin, left
Каталожный номер:12142581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring, torsion
Каталожный номер:13400089
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin, Cotter
Каталожный номер:A210501000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sleeve, rubber, cushion foot
Каталожный номер:12260600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sleeve, rubber
Каталожный номер:12260594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210309000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt, adjusting
Каталожный номер:12906437
Комплект:1
Примечание:
