Патрубок выпускной 12334660

Патрубок выпускной 12334660

← Датчик уровня масла 60140097 Патрубок выпускной 12225245 →

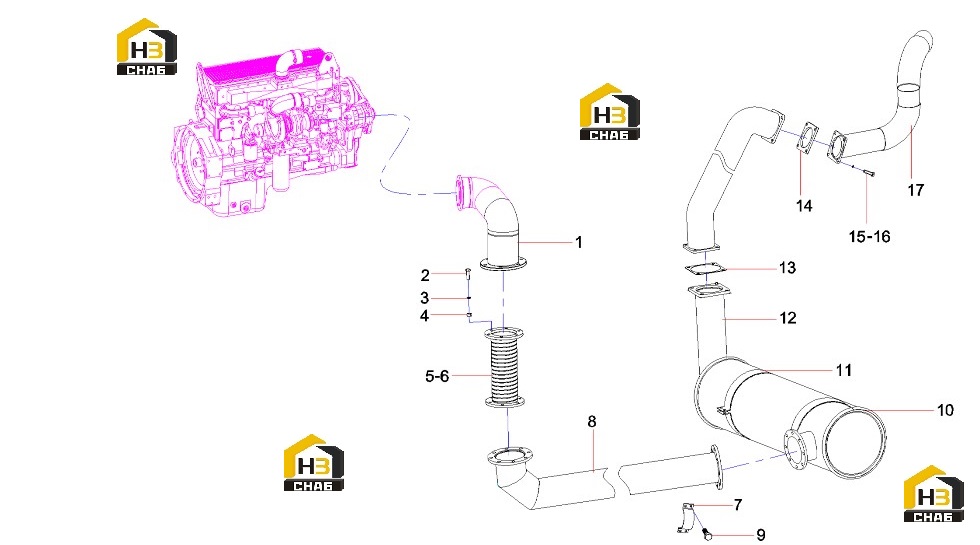

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe, exhaust
Каталожный номер:12334621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M12x40
Каталожный номер:A210111000040
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000002
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:A210307000001
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose, metal, exhaust
Каталожный номер:B229900001197
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pad, sealing
Каталожный номер:A820603000140
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp, exhaust pipe,
Каталожный номер:A829900001456
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe, exhaust,
Каталожный номер:12223783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10X25
Каталожный номер:A210111000018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Muffler
Каталожный номер:60137876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp, fixing, muffler
Каталожный номер:10186111
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pipe, exhaust,
Каталожный номер:12225245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pad, sealing
Каталожный номер:A820603000141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pad, sealing, tail tube
Каталожный номер:A820603000236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M10x35
Каталожный номер:A210111000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer Lock M10
Каталожный номер:A210401000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe, tail, exhaust
Каталожный номер:13436257
Комплект:1
Примечание:
